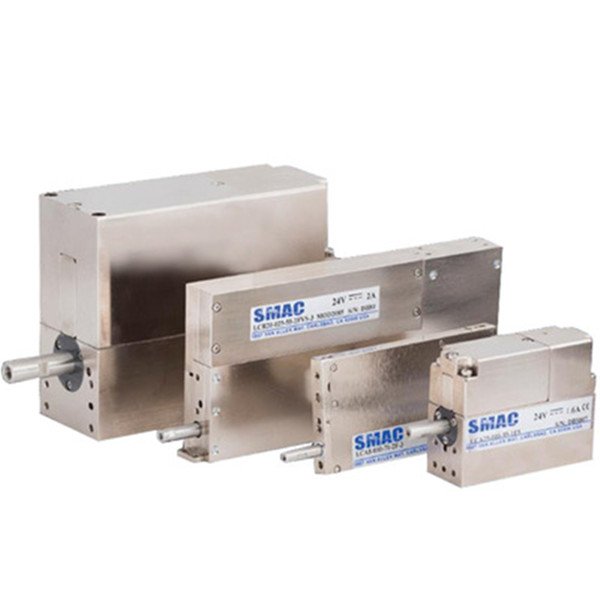

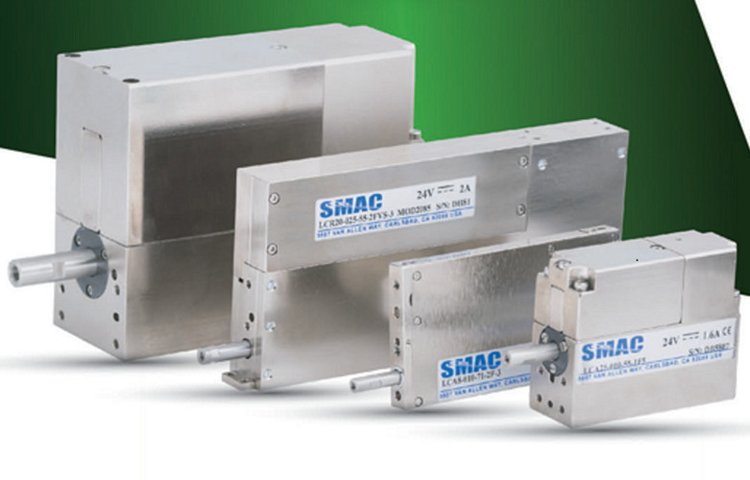

SMAC 直线音圈致动器 LCA 系列是一款将音圈电机技术与精密控制相结合的高性能线性执行器
更多关于此产品的信息请咨询销售工程师：张工 18518559188
产品特性
驱动技术
运用音圈电机直接驱动，摒弃了滚珠丝杠、旋转轴承和电刷等部件。
具有出色的动态性能，加速度可达 100g，响应时间短，伺服读取速率为 200 微秒，能够应对高频往复运动，每分钟达 120 次循环。
控制能力
支持对推力、位置、速度和加速度进行编程控制，线性分辨率标准为 5 微米，还可提供 1 微米、0.5 微米及 0.1 微米的更高精度选择。
配备闭环系统，内置编码器和导轨，可实时反馈数据，确保运动的高精度和高重复性。
更多关于此产品的信息请咨询销售工程师：张工 18518559188
原理

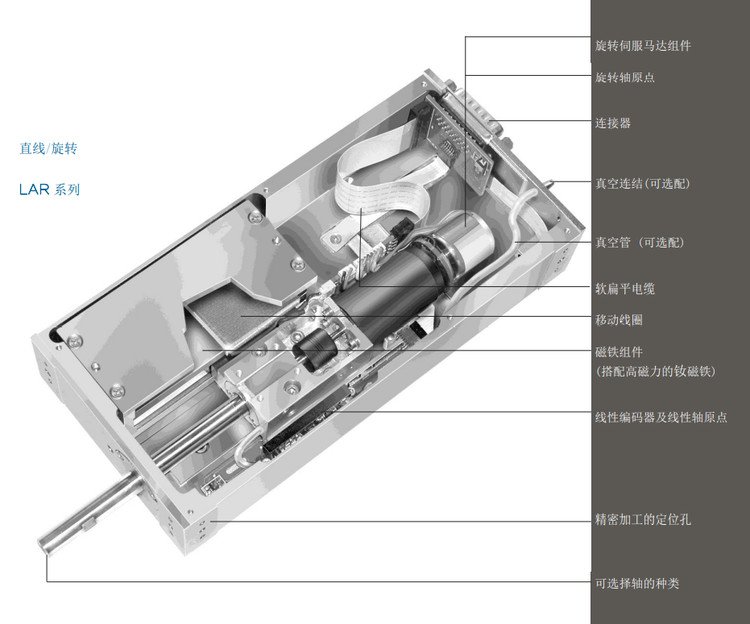

线圈移动式致动器运作的原理和音响喇叭是一样的。它的组成是可滑动部件被包覆在磁场强大的永久磁铁。根据弗莱明的规则藉由电流通过线圈产生电磁力。由于改变电流的方向和大小会改变感应力，从而允许控制运动。其结果是需要移动的部件较少、摩擦力低，性能优异。
其他的音圈致动器并没有提供位置反馈但SMAC的致动器皆有，包含精密的非接触式线性编码器。这允许在位置和速度模式下闭回路伺服控制运动且在操作模式下随时监控查看位置。
由于上述这些独特的特点使得SMAC产品可以研发出”软着陆”的功能，使得我们无法轻易被其他技术取代。
优势
利用移动线圈技术研发新世代的伺服马达。LCA系列使用零件精简的组合式设计，可有效的控制累积公差，并确保产品的质量以及价格上的优势。
* 价格有竞争力
* 内建自润式机制延长寿命可超过2亿次循环寿命
* 高循环和高加速度
* 有IP防水、防尘供选择
性能
• 行程10-250mm、力量2N到130牛顿、位置编码器分辨率标准为 5μm另有1μm供选择
• 力量、位置以及加速度皆可程式化
• 如需简易安装或需有效利用空间内建控制器型号供选择
• 另有防尘以及防水的IP65以及IP67供选择
4.供应型号
LCA6-010-55-3 24V10 3.5 (*) 2.9 1.2 0.037 0.21
LCA8-010-55-2 24V10 4 (*) 3.2 1.7 0.025 0.16
LCA8-025-15-3 24V25 2.6 (*) 2.2 1.3 0.027 0.18
LCA8-050-15-3 24V50 2.6 (*) 2.2 1.3 0.03 0.22
LCA13-025-55-2供电24V行程25mm推力7N
LCA13-035-15-6供电24V行程35mm推力14N
LCA13-050-15-6供电24V行程50mm推力14N
LCA16-010-55-2供电24V行程10mm推力6N
LCA16-010-75-2供电48V行程10mm推力13N
LCA16-025-55-2供电24V行程25mm推力7N
LCA16-035-15-6供电24V行程35mm推力14N
LCA16-050-15-6供电24V行程50mm推力14N
LCA20-025-55-2供电24V行程25mm推力9N
LCA20-025-75-2供电48V行程25mm推力25N

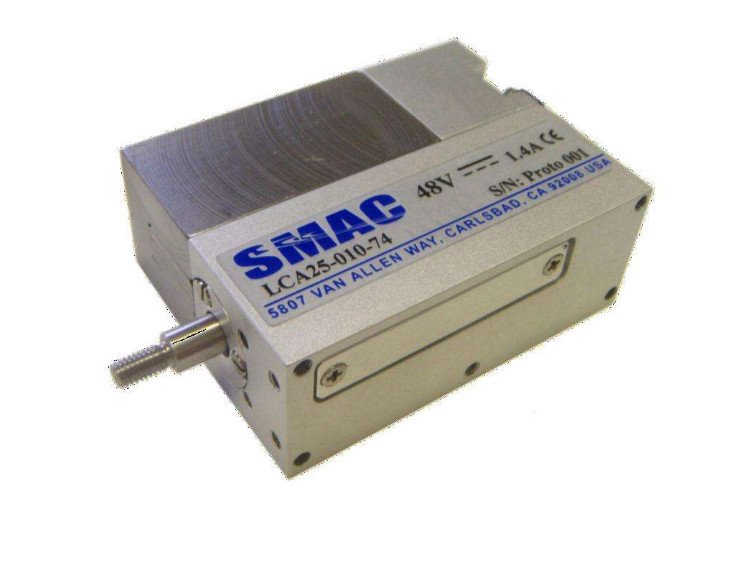

LCA25-010-55-1供电24V行程10mm推力8N
LCA25-010-55-2供电24V行程10mm推力16N
LCA25-010-75-1供电48V行程10mm推力12N
LCA25-010-75-2供电48V行程10mm推力22N
LCA25-025-15-6供电24V行程25mm推力15N
LCA25-025-35-6供电48V行程25mm推力20.5N
LCA25-025-55-2供电24V行程25mm推力7.4N
LCA25-025-75-2供电48V行程25mm推力9.2N
LCA25-050-15-6供电24V行程50mm推力15N
LCA25-050-35-6供电48V行程50mm推力20.5N
LCA25-100-15-6供电24V行程100mm1推力5N
LCA25-100-35-6供电48V行程100mm推力20.5N
LCA25-150-15-6供电24V行程150mm推力15N
LCA25-150-35-6供电48V行程150mm推力20.5N
LCA25-200-15-6供电24V行程200mm推力15N
LCA25-200-35-6供电48V行程200mm推力20.5N
LCA32-012-75-3供电48V行程12mm推力76N
LCA50-010-75-2供电48V行程10mm推力130N
LCA50-025-75-1供电48V行程25mm推力50N
LCA50-050-35-6供电48V行程50mm推力90N
LCA50-050-75-1供电48V行程50mm推力45N
LCA50-050-75-2供电48V行程50mm推力85N
LCA50-100-35-6供电48V行程100mm推力90N
LCA50-150-35-6供电48V行程150mm推力90N
LCA50-250-35-6供电48V行程250mm推力90N
