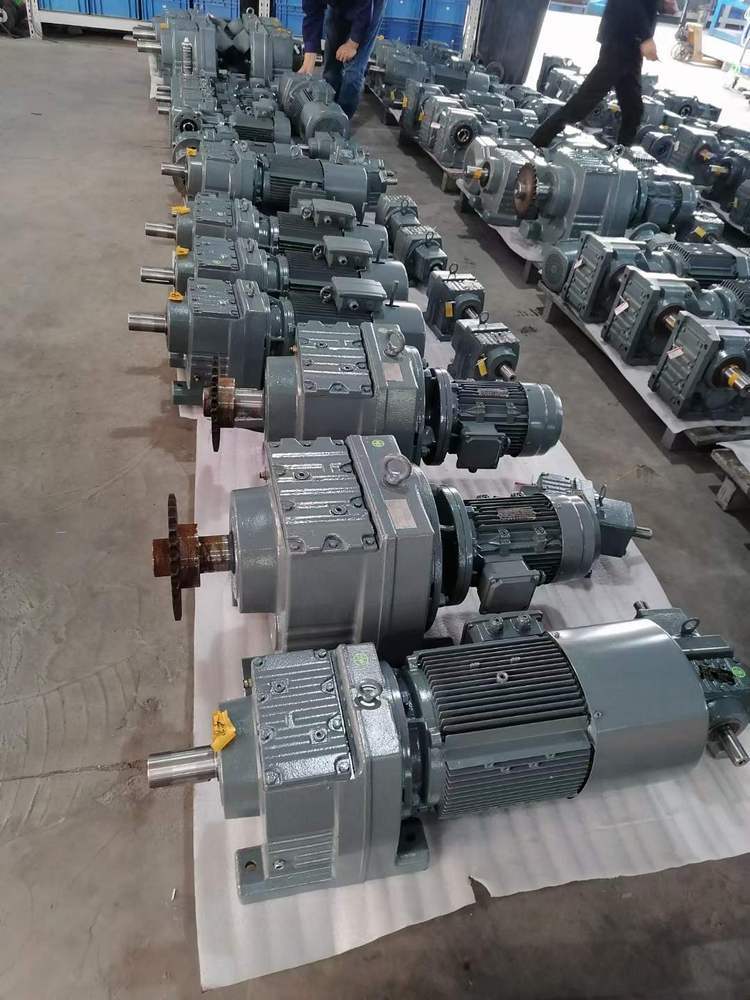

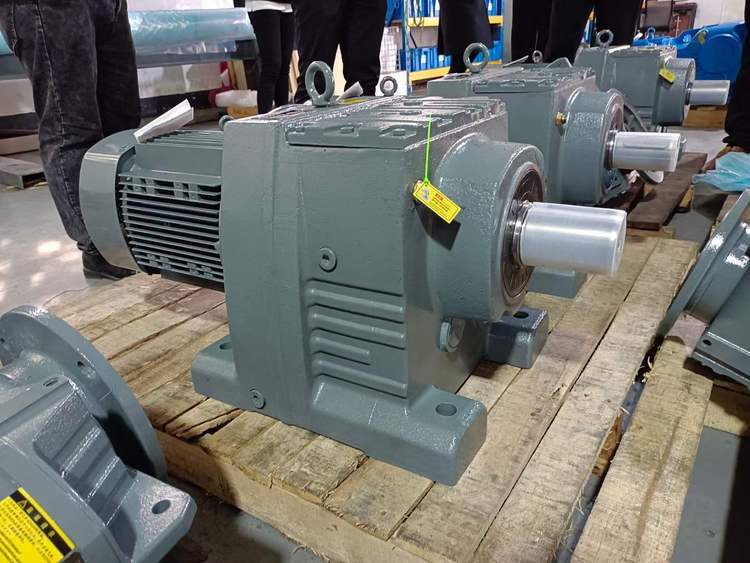

| JRTFAT97 R87-YVP11KW-5M1d55 TF38刹车减速机 1、小偏置输出，结构紧凑，利用箱体空间，二级、三级在同一箱体内。 2、采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。 3、安装方式：底脚安装、法兰安装有大小法兰、搅拌式安装，易于选择。 4、实心轴输出，平均效率是二级96%、三级94%、R/R 组合平均效率85%。 5、专为搅拌设计的RM系列能承载较大的轴向力、径向力。 |
| 技术参数： JRTFAT97 R87-YVP11KW-5M1d55 TF38刹车减速机 |
| 速比范围：R基本型3.83～229.71，RX型1.62～6.2，R/R组合型可达到27001 扭矩范围：R基本型85～18000 N.m，RX型20～1680 N.m 功率范围：R基本型0.18～160 KW，RX型0.18～132 KW |
| 输出轴：实心轴 |
| 结构形式： |
R：普通轴伸式底脚安装 RF：法兰安装 RD:(双轴型）底脚轴伸式安装，轴输入 R…F：底脚法兰安装 RM: 法兰安装带加长轴承箱 RFD：(双轴型）法兰轴伸式，轴输入 RX：单级底脚安装 RXF：单级法兰安装
|

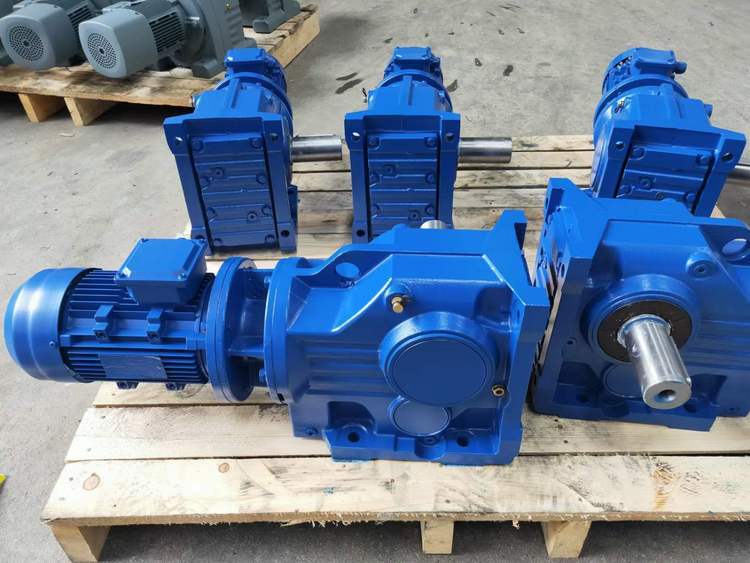

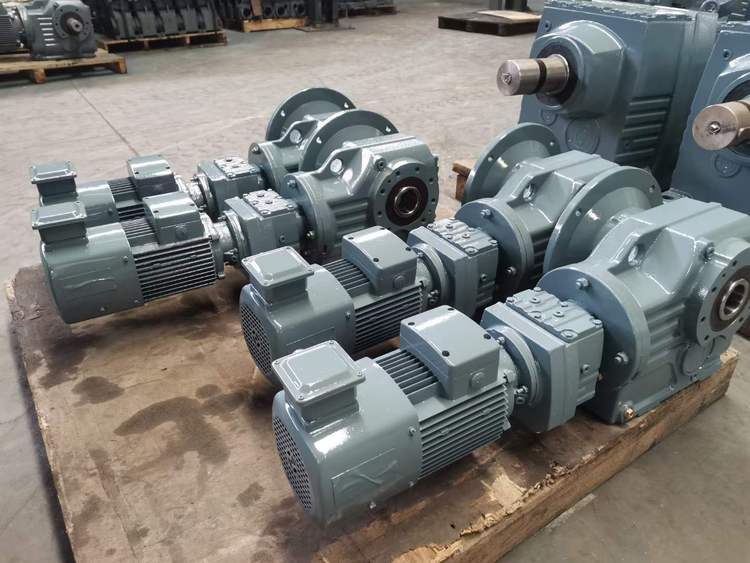

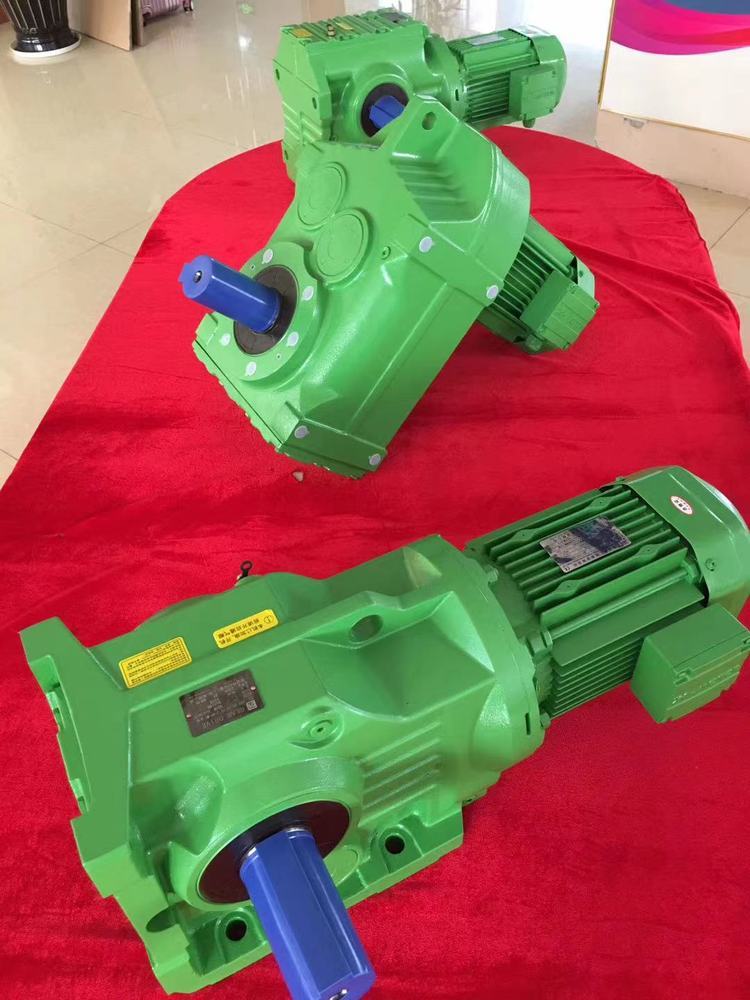

| 1、垂直输出、结构紧凑、硬齿面传递扭矩大、高精度的齿轮保证了工作平稳、噪音低、寿命长。 2、安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。 3、输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。 4、输出方式：空心轴输出或实心轴输出，平均效率为94%。 5、和R系列组合能得到更大的速比。
|
| JRTFAT97 R87-YVP11KW-5M1d55 TF38刹车减速机 |
| 技术参数： |
| 速比范围：基本型5.36～180.78，K系列/R系列组合型可达到32625 扭矩范围：200～50000 N.m 功率范围：0.18～200 KW |
| 输出轴：实心轴，空心轴（平键，锁紧盘，渐开线花键） |
| 结构形式： |
K-普通轴伸式、底脚安装 KA-轴装式（空心轴） KAZ-轴装小法兰式 KF-轴伸式、法兰安装 KAF-轴装式（空心轴）、法兰安装 KAT:轴装式带防转臂 D-表示普通轴伸式，轴输入 AD-表示轴装式，轴输入 FD-轴伸法兰式，轴输入 AFD-轴装法兰式，轴输入
|

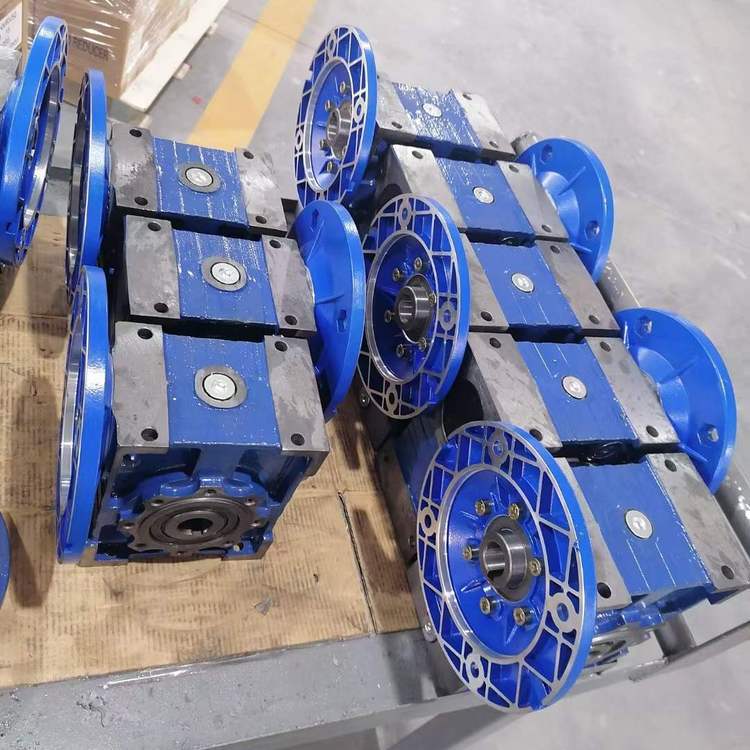

| 1、斜齿轮和蜗轮组合，结构紧凑，减速比大。 2、安装方式：底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。 3、输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。 4、平均效率：减速比7.5-69.39是77% ；70.43-288是62% ；S/R组合式是57%。 5、和R系列组合能得到更大的速比。 |
 |
| 技术参数： |
| 速比范围：基本型10.27～230.48，S系列/R系列组合型可达到8608 扭矩范围：90～4000 N.m 功率范围：0.18～22 KW |
| 输出轴：实心轴，空心轴（平键，锁紧盘，渐开线花键） |
| 、机壳：采用高钢性FC-25铸铁铸造； 2、齿轮：采用高纯净度合金钢50CrMnTiH调质加工，经渗碳淬火处理及研磨而成； 3、主轴：采用高纯净合金钢40Cr调质加工，具备高悬重负荷能力。 4、轴承：配备具重负荷能力的滚锥轴承； 5、油封：采用进口双封唇片的油封，具有极高的防尘及防漏油能力。 |
 |
| 特点： |

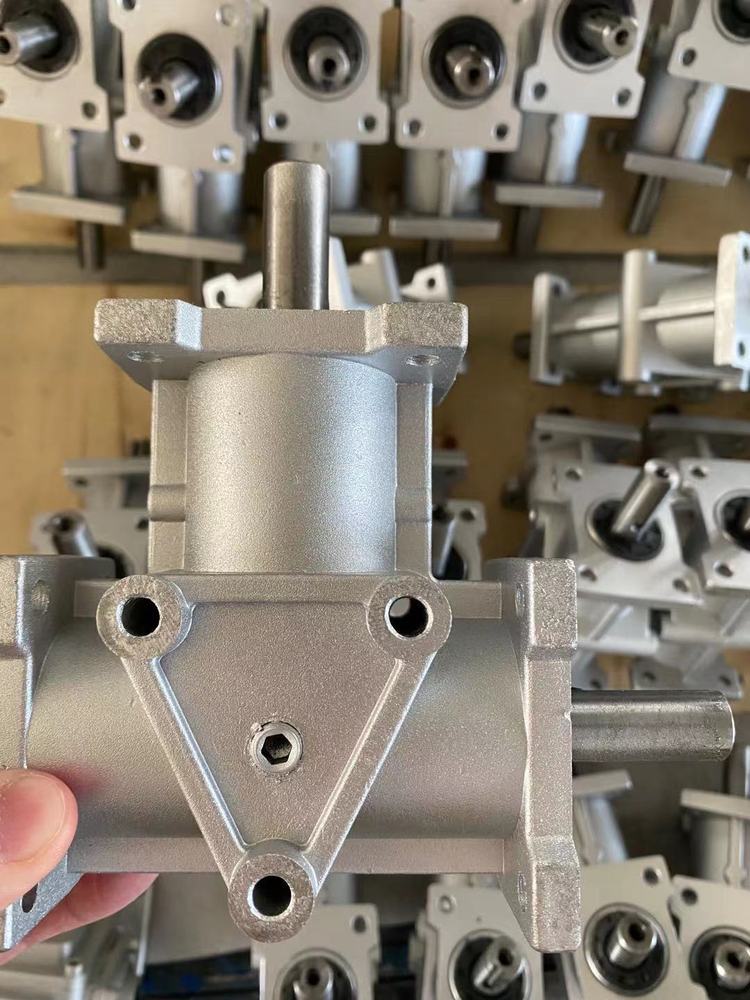

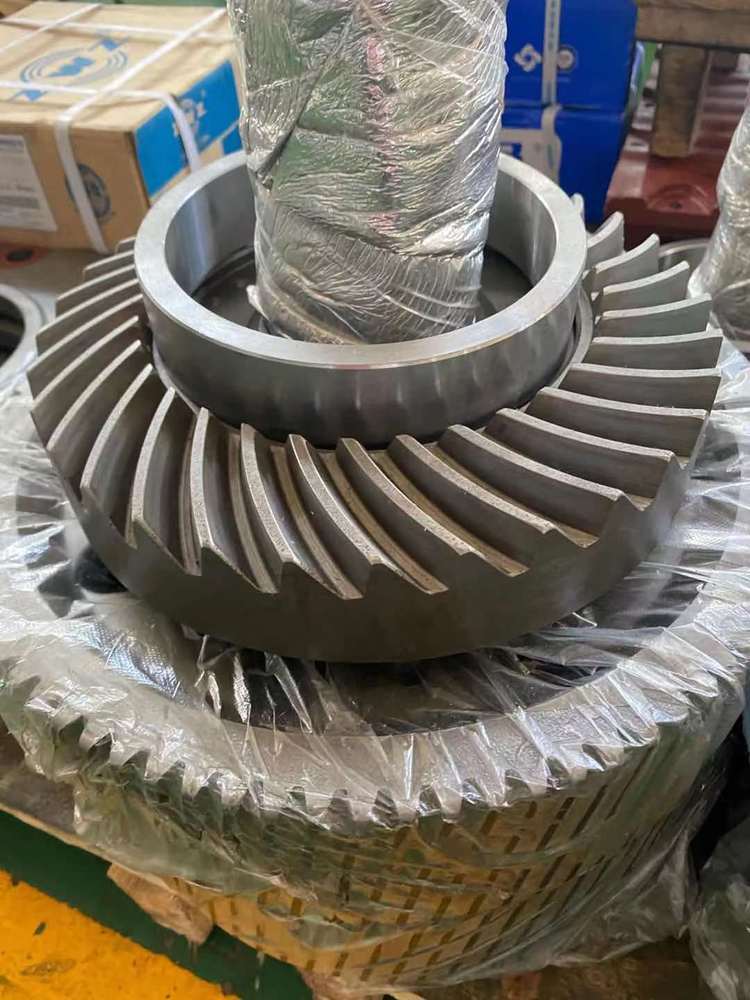

| 1、T系列螺旋伞齿轮转向器，标准化，多品种， 速比1:1、1.5:1、2:1、3:1全部为实际传动比。平均效率达98% 。 2、螺旋伞齿轮转向器有单轴、双横轴、单纵轴、双纵轴可选。 3、螺旋锥齿轮结构，齿轮转向器可以正反运转，低速或高速传动平稳，而且噪声低，振动小，承受力大。 4、当速比不为1：1时，横轴输入、纵轴输出为减速，纵轴输入、横轴输出为增速。 |
| 5 、可提供双输入轴形式。 6、可实现多出轴。 7、可采用任意安装位置。 |
1、结构型式：
1型——丝杆作轴向移动;[丝杆移动时,分旋转和不旋转(F),选型时请注意区分] 2型——丝杆作旋转运动、螺母作轴向移动。
2、装配型式：
A型——丝杆/（或螺母）向上移动; B型——丝杆/（或螺母）向下移动
3、丝杆头部型式：
1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)
2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)
4、传动比
JRTFAT97 R87-YVP11KW-5M1d55 TF38刹车减速机
普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)
5、提升承载能力：
10kN（1吨）、25kN（2.5吨）、50kN（5吨）、100kN（10吨）、150kN（15吨）、200kN（20吨）、250kN（25吨）、350kN（35吨）、500kN（50吨）、1000kN（100吨）、1200kN（120吨）。
6、丝杆的防护：
1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ)
2型结构：基本型(无防护)
