水池三布五油 环氧树脂防腐涂料

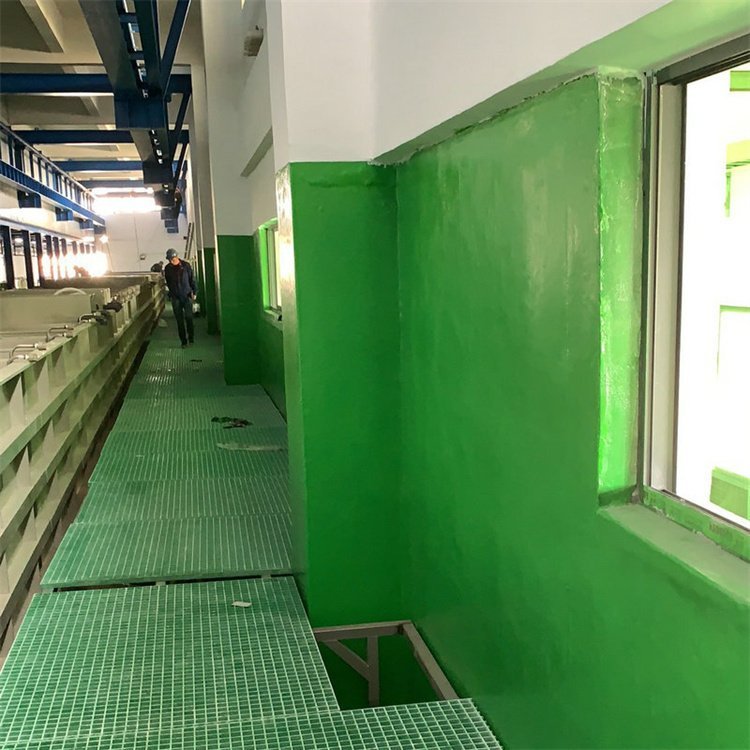

要求防强酸﹑强碱化学溶剂腐蚀的混泥土处理池、地面及墙面；各种钢制容器；各种金属类设备基础表面等的防腐施工。广泛适用于、化工、机械、轻工业、电子、电厂、电池厂、电镀厂、铝材厂、冶金厂等行业的耐酸、碱、盐的车间、仓库、储槽、墙、地面、污水处理池等设施。
璃钢防腐厂家欢迎您
2、三布五油玻璃钢防腐施工工艺功能长处:
(1)、具有优异的重防腐蚀功能，极强的耐酸、碱、盐、化学溶剂、油类腐蚀等;
(2)、对基材有杰出的附着力，耐磨性强、耐冲击，整体性好、不开裂、有一定弹性;
(3)、能提高基体的强度与弹性摸量;防尘，易清洁，运用寿命长。

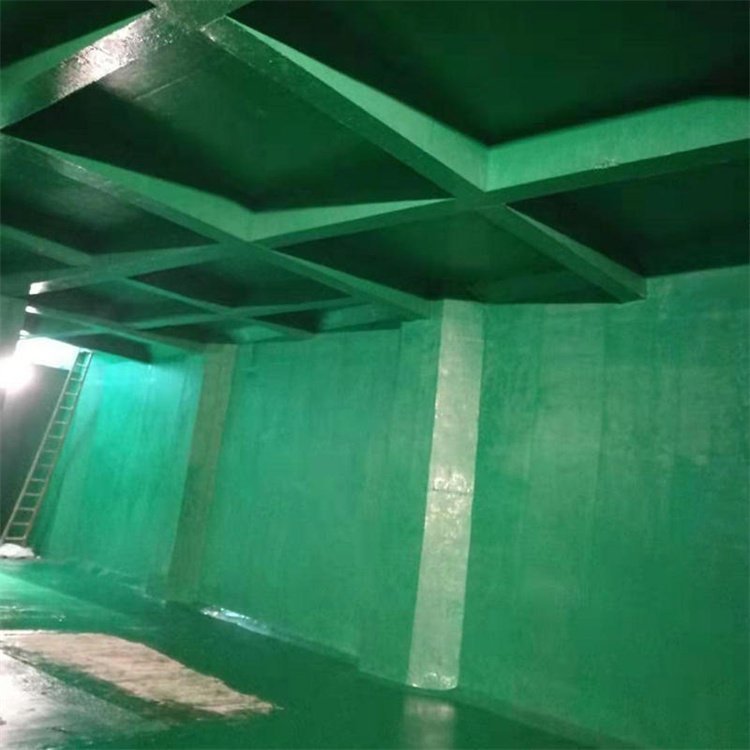

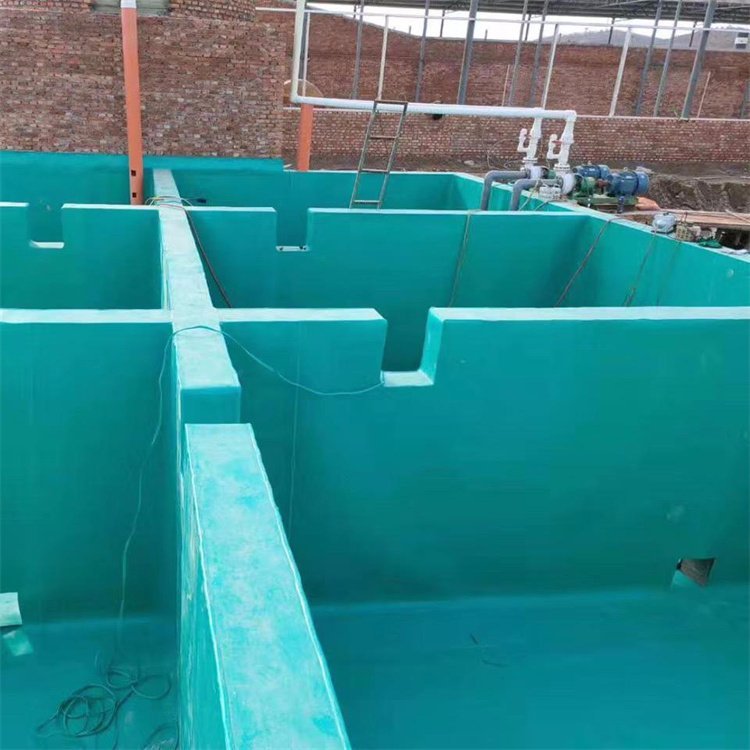

污水池环氧树脂贴布防腐施工方法-玻璃钢

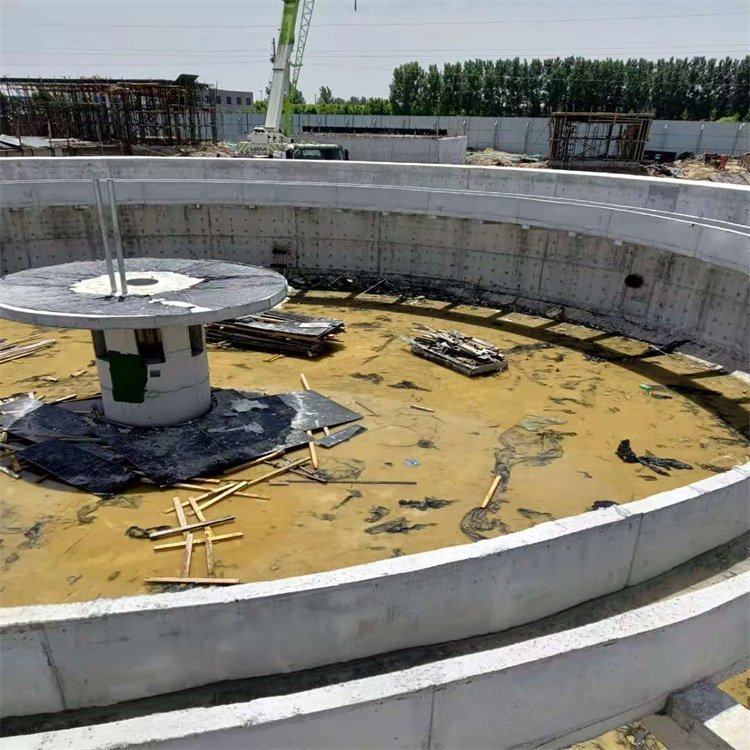

1、基层处理：混凝土基层找平必须坚固密实，有足够的强度(一般水泥浆配合比以 1：2-3为宜) 。表面应清洁、干燥、无起砂，起壳、裂纹、麻面、油污等。20mm深度内含水不超过6％，做玻璃钢时，阴阳角应作为小圆角，其半径为30-50mm。
2、施工环境：环境温度一般以15-30℃为宦，本对温度不大于80％，在室外施工时应搭设棚盖，以防雨、防晒、防风沙。在室内施工时也应采取措施防止灰沙污染。
3、施工方法以：(环氧树脂采用连续滚涂、刷涂粘接法)。
(1)嵌刮腻子，基层表面或表面或层间凹凸陷不平整处，须用刮刀嵌刮腻子，予以填平，24h后再贴玻璃布。腻子不宜太厚，否则热处理时易出现龟裂。

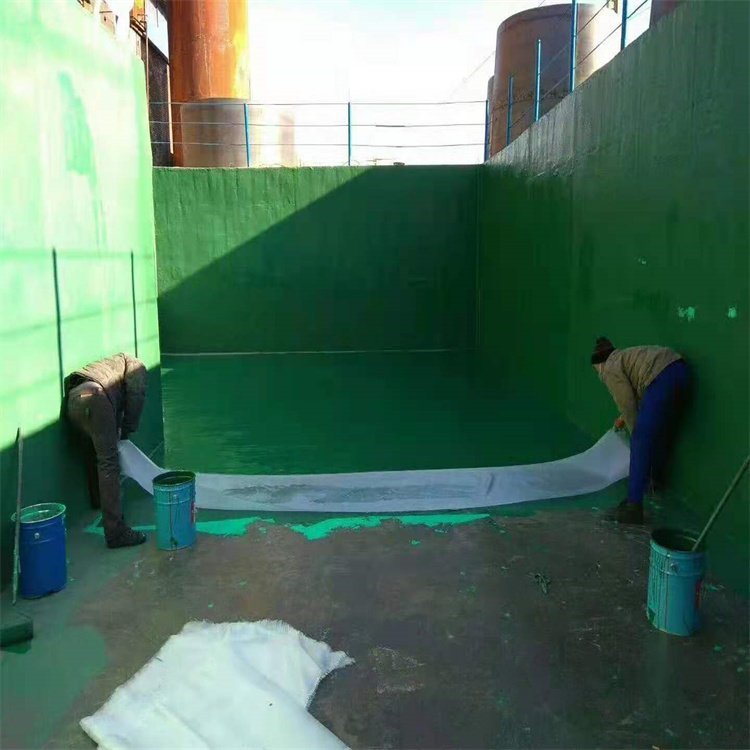

(2)粘贴玻璃布。玻璃布的粘接顺序一般应与与泛水方向相反，先沟道、墙裙、孔洞，后地面。其搭接应了顷物料流动方向，粘接宽度一般不于50mm，各层搭接缝应错开。铺贴时玻璃布不要拉得太紧，达到基本直度即可。
(3)粘贴方法有间断法和连续法两种，应根据施工条件和要求选用。本工程施工面积大，便于流水作业，防污染的条件较好，采用连续法。
(4)连续法：用毛刷或滚筒醮上环氧树酯胶料纵横各刷遍后，随即贴接d一层玻璃布，并用刮板或毛刷将玻璃布贴紧压实，或用滚筒反复滚压使其充分渗透粘贴，直到达到设计要求的厚度。玻璃布一般采用鱼鳞式搭接法，即铺连层时，上层每幅布应压住下层各幅布的半幅第三、四、五层时，每幅布应分别压往。
施工
1．施工温度宜为-15—30℃，相对湿度不宜大于80%。施工温度低于10℃时，应采取加热升温措施。
2．防腐蚀施工前，应根据施工温度、湿度、原材料及工作特点，通过试验选定适宜的施工配合比和施工操作后，方可进行大面积施工。
3．防腐蚀工程施工现场应防风尘。在施工及养护期间，应采取防水、防火、防曝晒等措施。
4．进行防腐工程施工时，不得与其他工种进行交叉施工。
环氧树脂玻璃钢施工顺序：
涂布底层树脂—→固化—→增强措施—→铺贴玻璃丝布至设计层数—→固化、修整—→涂布罩面树脂—→固化

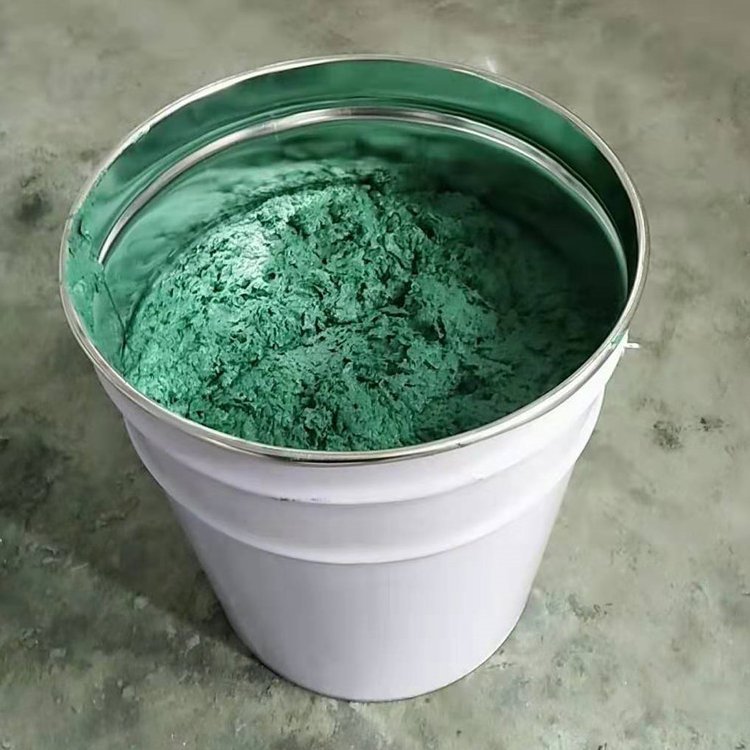

由于目前多数采用涂料防腐的烟囱均出现了不同程度的防腐层失效情况，而合金衬贴板和进口玻璃砖的情况则相对良好，但其造价却比涂料防腐昂贵多倍。因此，虽然国内电力行业多倾向于采用合金衬贴板和进口玻璃砖。但由于玻璃鳞片胶泥（防腐涂料）的施工灵活性和造价较低，在电厂的烟囱防腐中应用仍较广泛，尤其是在脱硫改造后的旧机组烟囱中应用为广泛。
环氧胶泥主要用于，耐酸砖，花岗岩，大理石粘贴和填缝，耐酸防腐工程修补，混凝土表面修补，多用于污水池的表面防腐工程。
环氧树脂胶泥

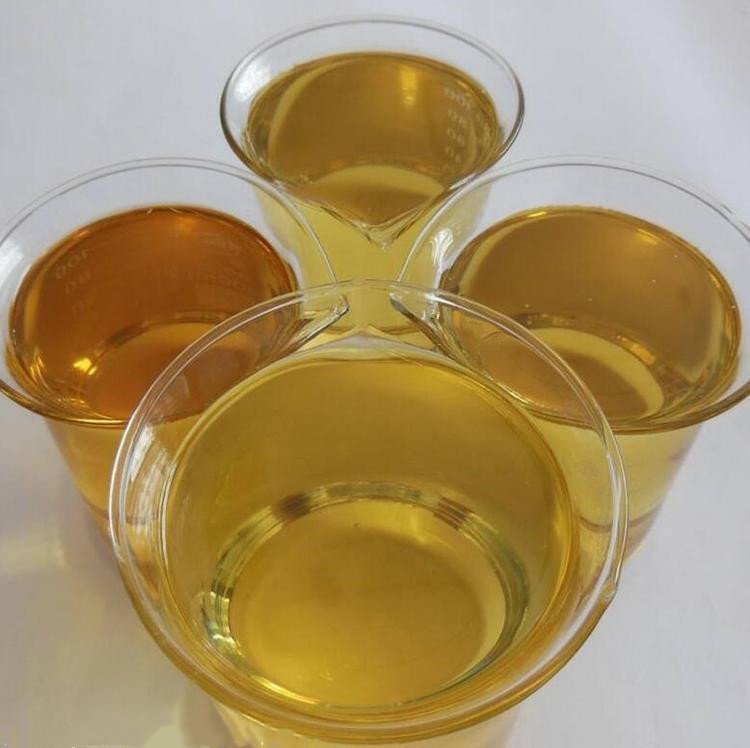

是以环氧树脂、固化剂及其特种填料等为基料而制成的高强度、抗冲蚀、耐磨损材料。具有性能优良，施工简便、快捷，无毒、无污染等特点。
环氧树脂胶泥主要特性
1.常温施工――常温条件下各组分材料、施工器具及混凝土基面均不需要加热，易于施工操作。
2.不粘器具、施工方便快捷――外观颜色与混凝土基本一致，施工时类似于水泥砂浆不粘工器具，成品包装，使用操作简单，施工方便快捷，施工面平整、光洁，易于保证施工质量。
3.无毒、无污染在国jia建筑材料测试中心的毒性试验检测结果表明：环氧砂浆的各项主要毒性成份的含量均远低于国jia室内装修材料标准。
4.柔韧性良好具有良好的柔韧性和抗冲击性能，能够抵抗外力引起的变形，降低体系产生的内应力，提高材料的适应性能。
5.与混凝土的匹配性和耐久性能优良具有良好的抗老化和抗碳化性能，涂层能与混凝土在不同温度条件下实现同步变形，避免了因两种材料的胀缩性能差异太大而使界面应力过大，造成涂层脱空、开裂。
6.主要力学性能优良主要力学性能优良，与混凝土粘结牢固。
7.产品系列化系列化产品能够适用于干燥面、潮湿面、低温环境以及抗推移质等不同条件下的施工需要。
