OM-5烟囱涂料 万腾 OM防腐涂料
OM耐酸防腐涂料根据现场所处环境及各种涂料的使用机能和多年的施工经验，用的材料底漆为新型带锈防锈底漆，该涂料不仅合用于各种钢材带锈的防腐处理，而且合用于混凝土、木材等非金属 的防腐，是一种使用广泛、防腐效果好的新型防腐涂料，该涂料为渗透渗出型涂料，对除锈质量要求不高，涂液可直接渗透渗出金属表面将锈蚀转化，适合现场不能采用机械除锈而导至的 除锈质量的题目，减少了劳动强度、节约了人力物力，施工简朴利便、既可涂刷、滚涂，也可以喷涂，涂层在各种基层材料的自由伸缩和机械伸缩下，涂层均能适应，不会脱落也 不会开裂，从而能够保证涂层的防腐质量和防腐寿命。
地面及墙面防腐。烟囱MC防腐涂料的优点：
烟气脱硫——从烟气中除去硫和化合物的过程，主要是指烟气中的SO和SO2。满足环境要求
通过对国内外脱硫技术的分析，结合国内电力行业引进脱硫技术的中试装置情况，目前的脱硫方法大致可分为三类：预燃烧脱硫、燃烧脱硫和后燃烧脱硫。离子。要小心
一般来说，烟气脱硫内衬的防腐方法如下：
1。粘贴泡沫玻璃或泡沫陶瓷砖，成本为800—1000元/m2，缺点：施工难度大，施工进度慢。它不适用于已建烟囱，但适用于新的湿烟囱。一种
2。OM防腐涂料或玻璃鳞片涂料的成本约为（500元/平方米），适用于砖的内表面涂装或喷涂。缺点：成本太高，普通用户无法接受。一种
三。mc烟囱防腐涂料（130-150元/m2左右），与前两种防腐方法相比，其要点是：成本低，施工简单（直接刷涂），维修简单（使用过程中无损伤可直接修复）。一种
施工条件：为了保证粘合强度，必须将衬里表面刷平干燥，否则，喷涂后会出现泡沫、凸起，甚至在大面积脱落，造成“脱毛”现象。同时，应注意涂层的耐温性。一种
主要性能及指标
表面干燥时间 ＜4 小时 常温贮存时间 ＞270 天
耐热性 4 型 250℃（1 小时） 5 型250℃（1 小时）
耐腐蚀性 4 型 40%H2SO4， 常温 30 天，80℃15 天
5 型 30%H2SO4， 常温 30 天，80℃15 天
与砼粘结力 ＞1. 0Mpa

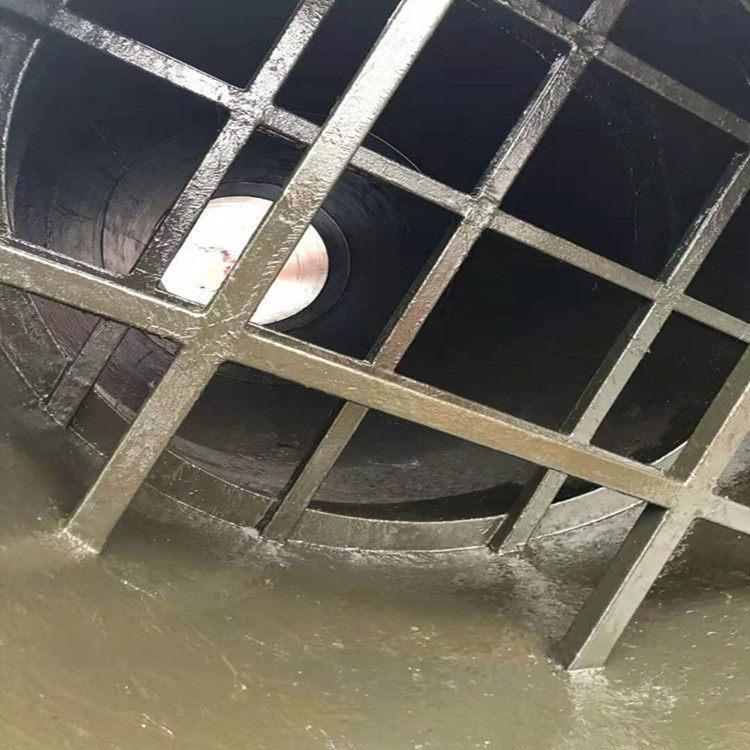

4 型、5 型涂料一般采用涂刷法施工， 涂刷时对混凝土筒壁的干湿程度没有严格要求， 在混凝土终凝以后的任何时候都适宜施工， 但涂刷表面要求基本平整，如油麻面、 小气泡时应事先用107 胶水泥腻子刮平（5 份水泥+1 份 107 胶+适量水）混凝土表面处理后可以立即进行底层涂料的涂刷， 底层和面层涂料应分别涂刷， 严禁底层和面层连续不停歇的刷， 中间必须有间隔干燥时间， 根据施工地点环境气温按下表掌握
气温（℃） 5以下 5-15 15-30 ＞30
间隔时间（h） 不宜 ＞6 ＞4 ＞2
涂刷遍数一般为一底二面， 总厚度约 0. 2mm，每平方米涂料用量约 0.4-0.5公斤左右。
涂刷时一次蘸料不可过多， 刷子浸料不宜超过刷子毛长的二分之一， 要求用力均匀， 涂刷完毕后工具应及时用稀料清洗，一切工具和容器禁止与水接触。 天气干燥气温较高时， 刷子应每小时用稀料清洗一次， 防止刷毛粘固， 涂刷时应纵横交错进行， 纵横各刷一次为一遍。
