产品概述

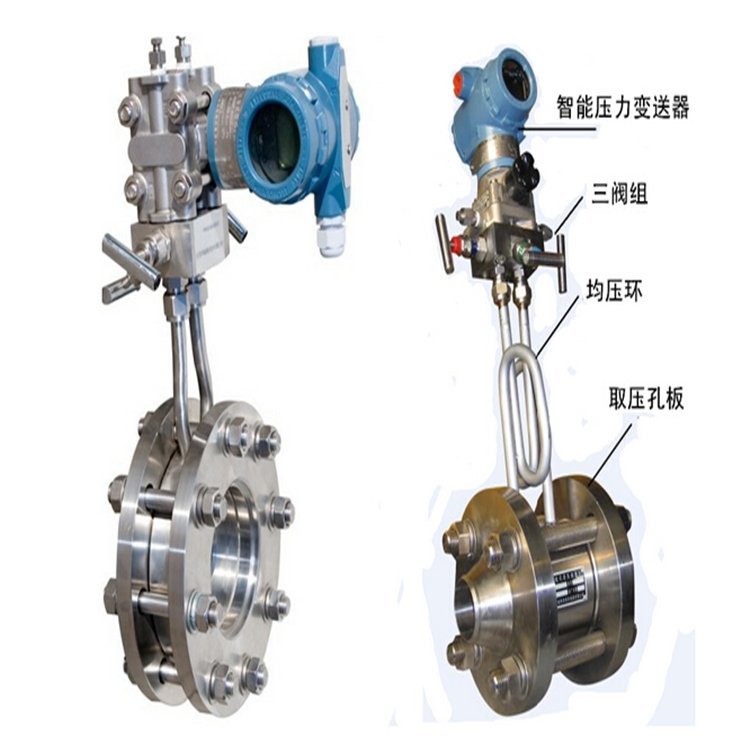

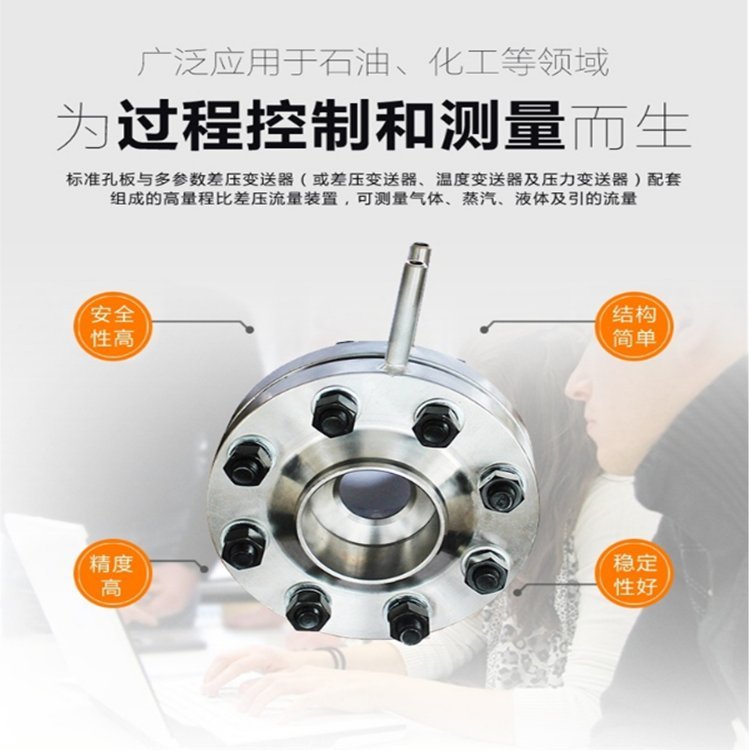

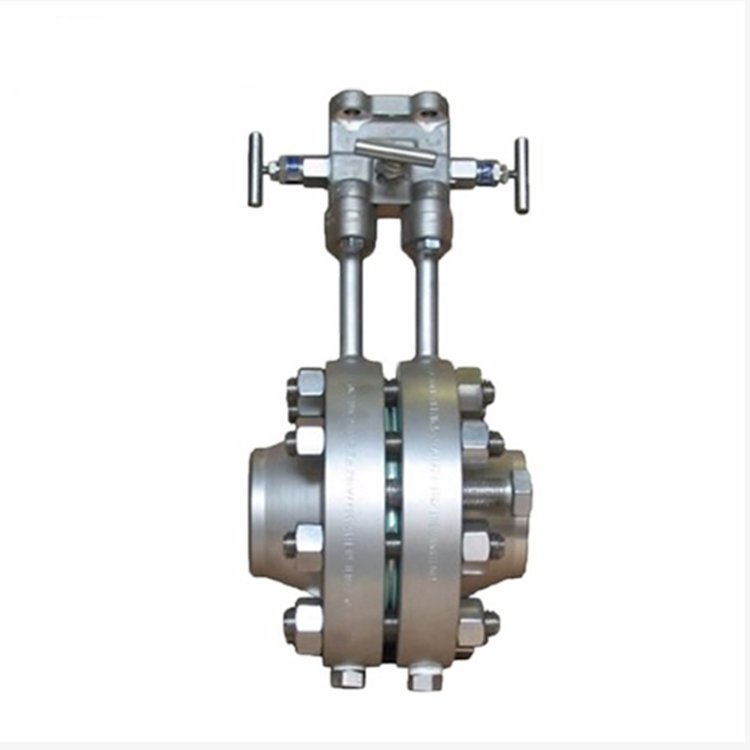

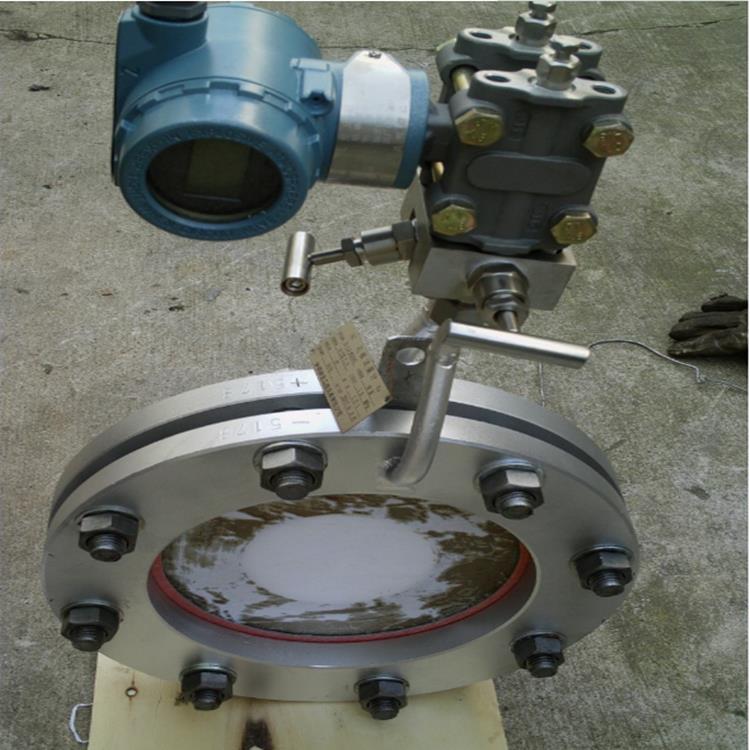

AL-LG标准孔板流量计这是一类规格多的标准节流装置，是节流装置中结构简单、适应性强的一种产品，使用在各种流体特别是气体流量测量中，其设计、制造和使用均符合IS05167的规定，并按照JJG64097进行检定。标准孔板按照取压方式可分为角接取压(包括环室取压和单独钻孔取压两种)、法兰取压、径距取压（D-D/2）三种类型，目前现场常用的有环室取压和法兰取压两种方式。
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

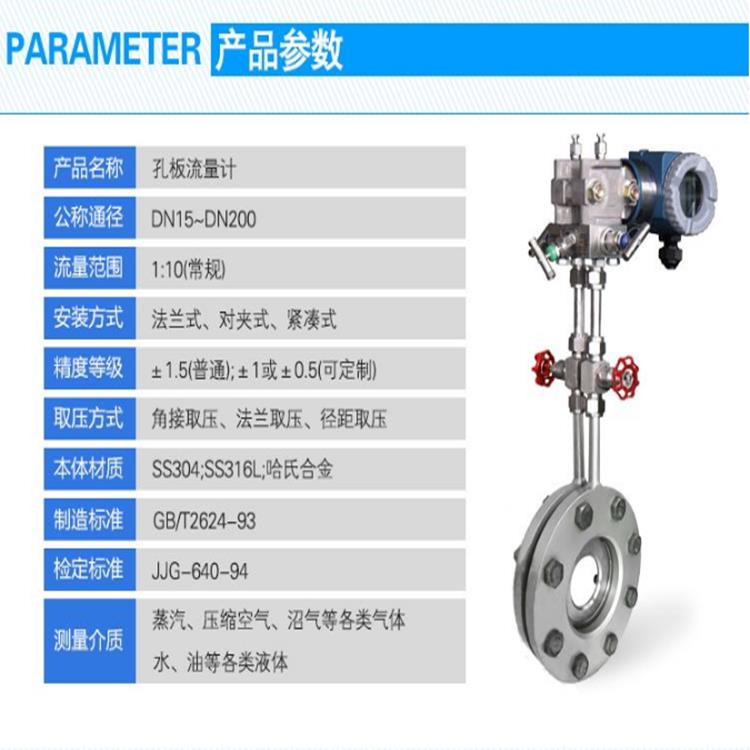

技术参数：
公称通径：DN15-400
测量介质：水，蒸汽天然气，各类气体
准确度：0.5%
压力等：1.6 2.5 6.3Mpa
输出信号：4-20mA，485，hart
工作电压：24V
防爆等： ExdIIBT4
连接方式： 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN 液体：上游直管段应≥20DN，下游直管段应≥5DN 插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径） 显示方式：
（1）远传显示： 脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3) 4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速

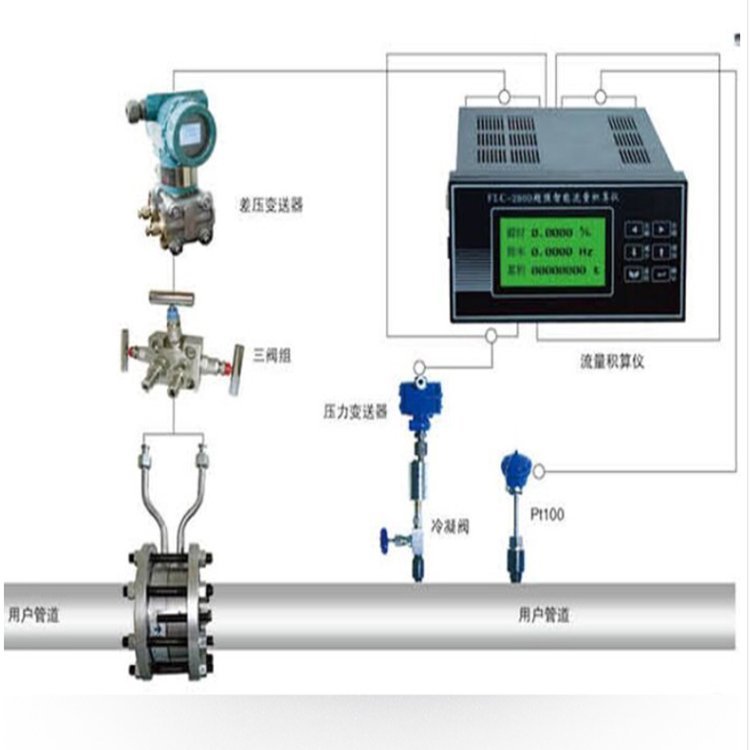

（3）温度压力补偿型： A、显示瞬时流量及累计流量 B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
标准孔板安装要求:
1、 安装时应孔板中心、法兰中心、管道中心和垫片同心，不同心度不得超过0.002D/β。
2、 孔板的正负压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。
3、 节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。
4、 取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。
5、 可选带上、下游直管段。
6、 D-D/2取压是成套供货，法兰连接可直接安装。
买家在购买时请提供详细的参数：
１，管道大小。２，管道材质。３，测量介质。４，工作时压力多大？５，工作时温度多高？ 以便店主做出准确的！
售后服务保障：
本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在缺陷。从传感器购买之日起开始计算，在1年期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对记录仪产品一律7天包退1年保修，终身维护，终身技术指导。
1、产品均享受一年（耗材除外）以及终生维护、终生技术支持等服务
2、产品在保修期内出现因产品质量而出现的问题，均可免费返厂维修、更换
3、客户的技术疑问，将在当天得到准确答复
4、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修
5、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询
