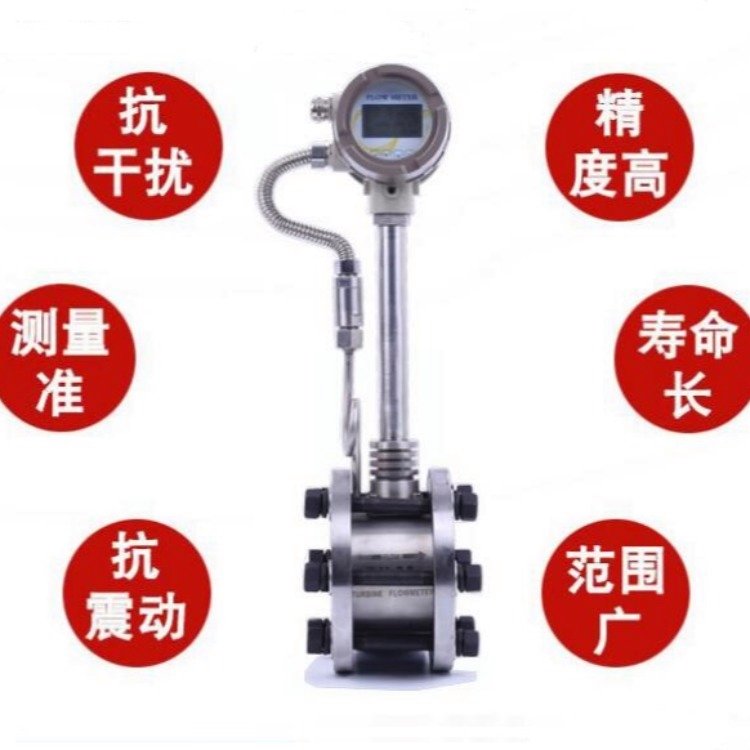

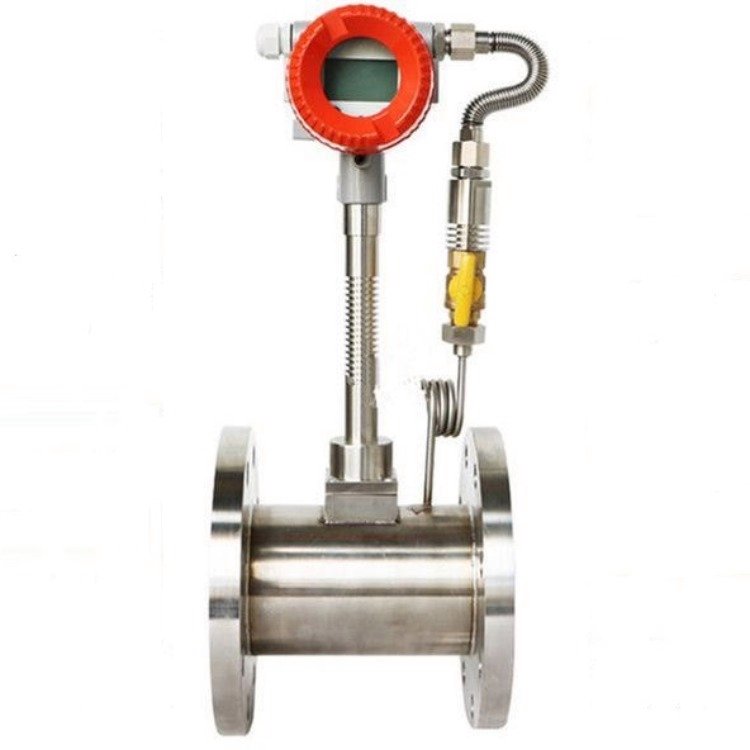

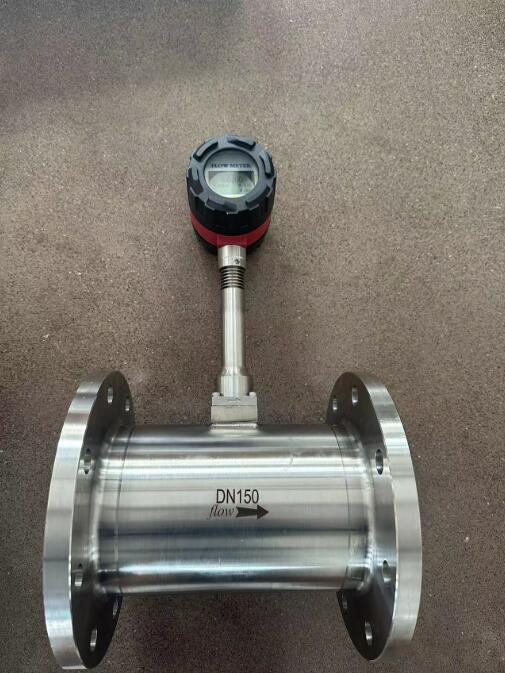

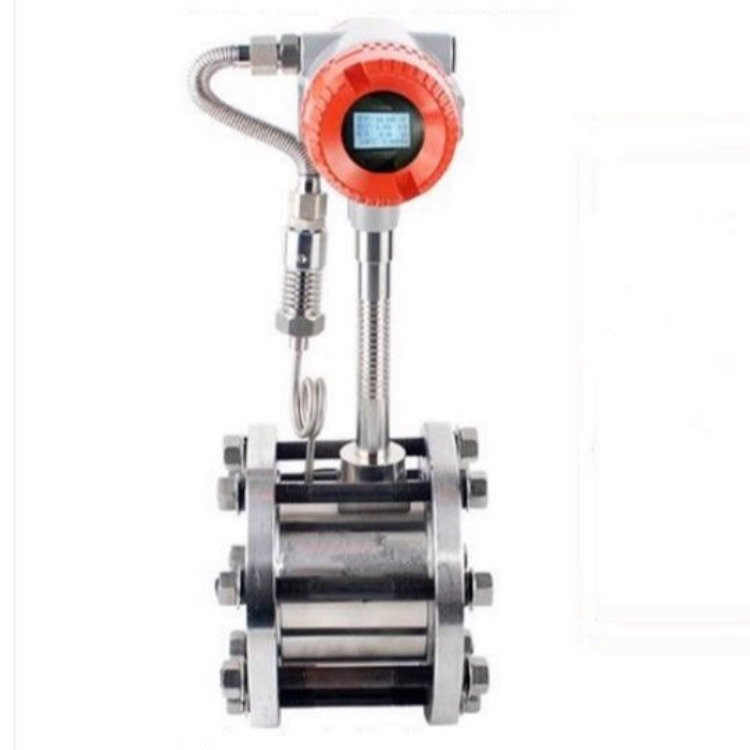

法兰式气体涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
特点：●安装简便，维护十分方便；●结构简单牢固，无可动部件，长期运行十分可靠；● 量程范围宽，量程比可达1：15；● 压力损失小，运行费用低，更具节能意义；● 应用范围广，液体、气体、蒸汽均可测量；● 检定周期长，一般为两年；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；● 检测探头不直接接触被测介质，性能更稳定。
●压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。
●采用压电应力式传感器，可靠性高，可在-20℃～ 250℃的工作温度范围内工作。有模拟标准信号也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
技术参数：
◆壳体材料：碳钢、不锈钢。
◆被测介质温度：常温–25℃～100℃
◆高温-25℃～150℃ -25℃～250℃～350℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～ 55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防护等级 IP65
采用标准 | Q/320831AHH003-2004 JB/T6807-93 | |
测量介质： | 气体、液体、蒸气 | |
口径规格 | 法兰卡装式口径选择 | 25，32，40，50，65，80，100，125，150，200，250，300 |
法兰连接式口径选择 | 25，32，40，50，65，80，100，125，150，200，250，300 | |
插入式口径选择 | 300，400，500，600，800，1000 | |
流量测量范围 | 正常测量流速范围 | 雷诺数1.5×104～4×106;气体550m/s;液体0.5～7m/s |
正常测量流速范围 | 液体、气体、流量测量范围见表2，蒸汽流量范围见表3 | |
测量精度 | 1.0级或1.5级 | |
被测介质温度 | 常温–25℃～100℃ | |
高温–25℃～150℃ -25℃～250℃ | ||
输出信号 | 4～20mA,传输距离为1000m（负载电阻≤750）、485通讯、频率输出 | |
仪表使用环境 | 温度:-25℃～+55℃ 湿度:5～90% | |
材质 | 不锈钢，铝合金 | |
电源 | DC24V或锂电池3.6V | |
防爆等级 | Exd ⅡBT4 | |
防护等级 | IP65 | |
法兰式气体涡街流量计选型：
| 型 谱 | 说 明 | ||||||
| YH-LUGB | 涡街流量仪表 | ||||||
| 检测 | B | 压电式传感器 | |||||
| 方式 | E | 电容式传感器 | |||||
| 连接方式 | 1 | 仅对满管型 | 法兰连接型 | ||||
| 2 | 仅对满管型 | 法兰卡装型 | |||||
| 3 | 仅对插入型 | 简易插入型 | |||||
| 4 | 仅对插入型 | 球阀插入型 | |||||
| 测量介质 | 2 | 液体 | |||||
| 3 | 气体 | ||||||
| 4 | 蒸汽 | ||||||
| 公称通径 | 2 | DN25 | |||||
| … | … 单位：mm | ||||||
| 30 | DN300 | ||||||
| 使用环境 | P | 普通型 | |||||
| B | 防爆型 | ||||||
| 输出信号 | 1 | 脉冲输出 | |||||
| 2 | 4～20mA电流输出，液晶显示 | ||||||
| 3 | RS-485通讯 | ||||||
| 4 | 电池供电，不带温度、压力补偿 | ||||||
| 5 | 温压补偿一体，4～20mA电流输出型 | ||||||
| 6 | 温压补偿一体，电池供电型 | ||||||
