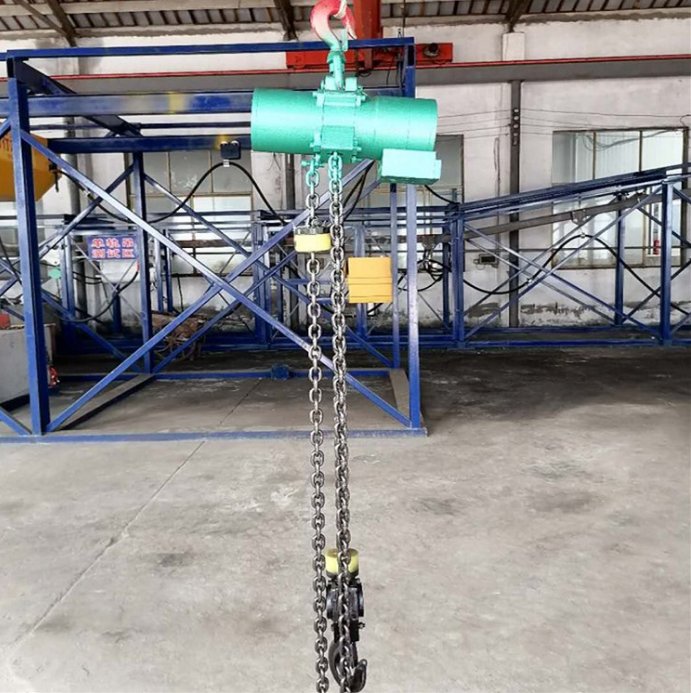

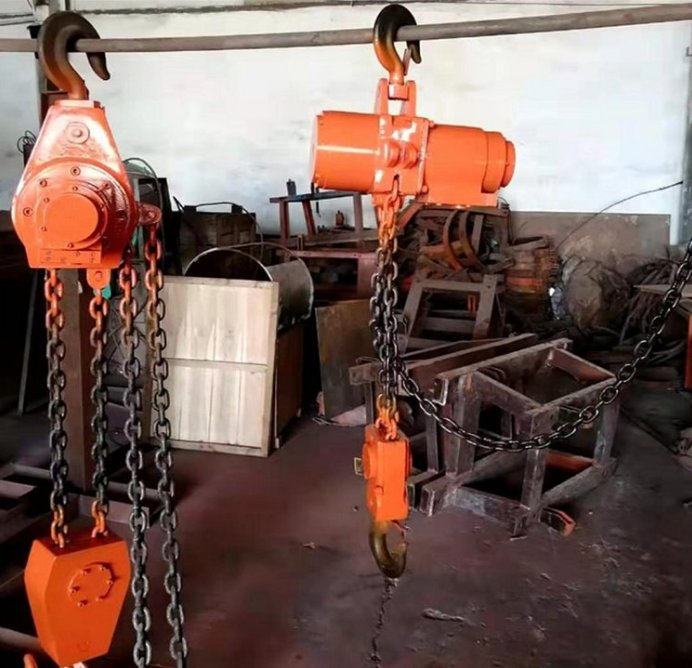

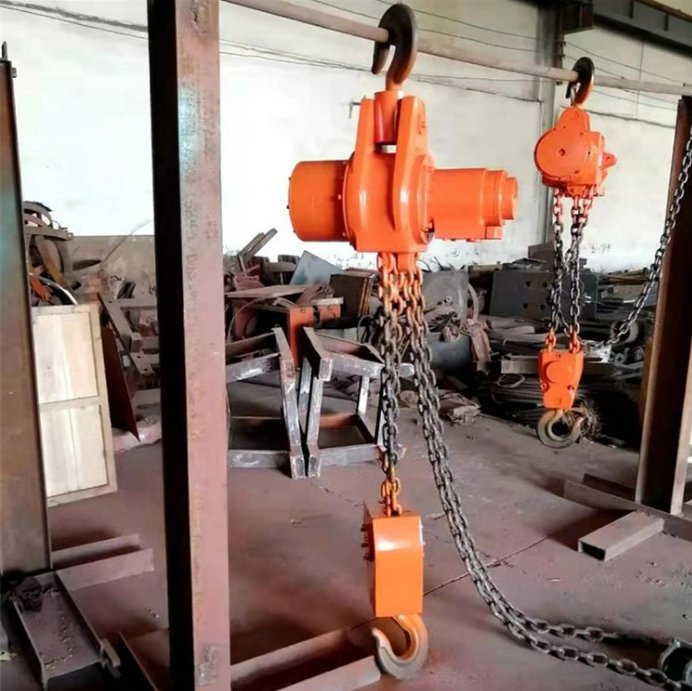

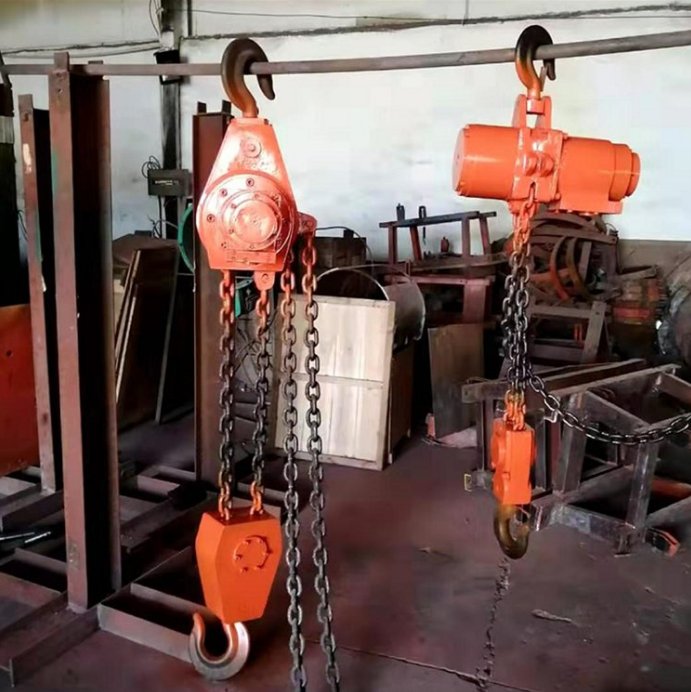

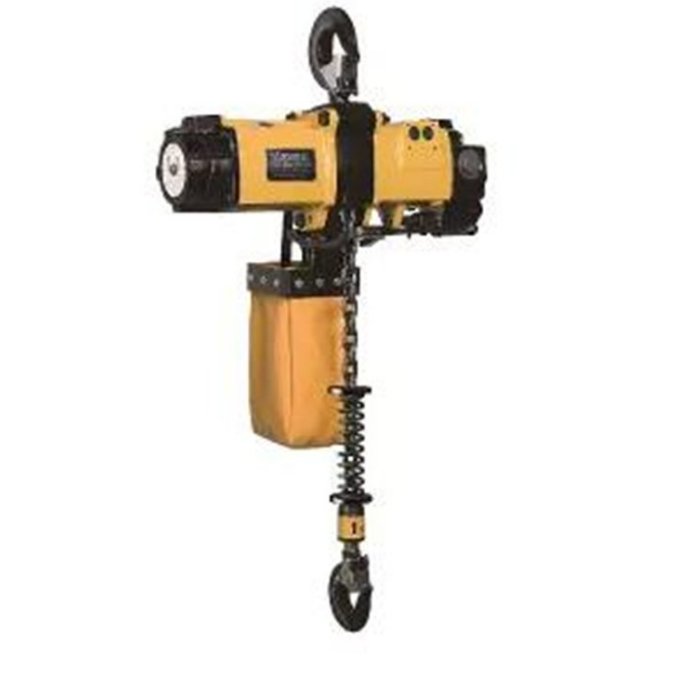

供应煤矿井下用HQ16-(3~16)气动葫芦 操作方便



单价 1200.00 / 台对比
销量 暂无
浏览 244
发货 山东省济宁市兖州区
库存 47台
品牌 山东济泰
过期 长期有效
更新 2025-06-04 11:27

联系方式
加关注0

山东济泰机械制造有限公司

普通会员第2年
资料未认证
保证金未缴纳
详细说明






气动葫芦是以压缩空气为动力推动气动马达旋转,经变速(减速)增大了扭矩后完成起吊工作的。

气动葫芦主要由:1.手控阀(手柄式和手拉绳式)2.主控阀3.气马达4.吊挂5.减速器6.刹车机构7.连锁机构等部分组成,见结构示意图。这七部分有序的巧妙构成,保证了产品安全有效的运行。

1.手控阀:主要由:手柄、 阀体及按键组成。操纵按键可打开气门,以控制主控阀气道与马达气道的连通。或手拉绳式操作

拉动摆杆的旋转,以达到气门的开度,可实现无级变速。

2.主控阀:主要由:左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

3.气马达:主要由:转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时,叶片随着转子产生高速旋

转。

4.吊 挂:主要由:上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

5.减速器:主要由:外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后,经减速增大了扭矩,由末级输出给升降

链轮。

6.刹车机构:主要由:刹车锥、刹车环及缸体组成。通过主控阀分气到缸体,将刹车锥、刹车环分离,以解除制动。


7.连锁机构:主要由:转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

气动葫芦产品详情

气动葫芦是理想的防爆起重设备,是电动葫芦的升级换代产品,承载范围根据型号不同从250公斤到30吨。气动葫芦只需提供一定压力的压缩空气便能驱动,做到了低能耗、 率。还具有断气保护功能,在突然断气情况下,保证工件不下降、掉落。

配合各种非标夹具,气动葫芦可以实现起吊各种形状的工件。安装形式可以配合悬臂吊或导轨来实现移动。

常用的气动葫芦有叶片式、活塞式和气缸式三种。广泛运用于石油、化工、煤矿、纺织、仓储、家用电器
