实验室选矿设备 密封双辊破碎机 光面双辊式破碎机
双辊破碎机是利用两辊相对旋转产生的挤轧力和磨剪力来破碎物料，当物料进入机器的破碎腔以后，物料受到转动辊轴的啮力作用，使物料被逼通过两辊之间，同时受到辊轴的挤轧和剪磨，物料即开始碎裂，碎裂后的小颗粒沿着辊子旋转的切线，通过两辊轴的间隙，向机器下方抛出，超过间隙的大颗粒物料，继续被破碎成小颗粒排出。
本机系光面双辊式破碎机，适用于地质、冶金、建材、化工、煤碳、选矿、科研院所、大专院校等单位的化验室、实验室破碎各种中等和低等硬度的矿石或岩石之用，其抗压强度不高于700公斤/厘米2。
结构简述：

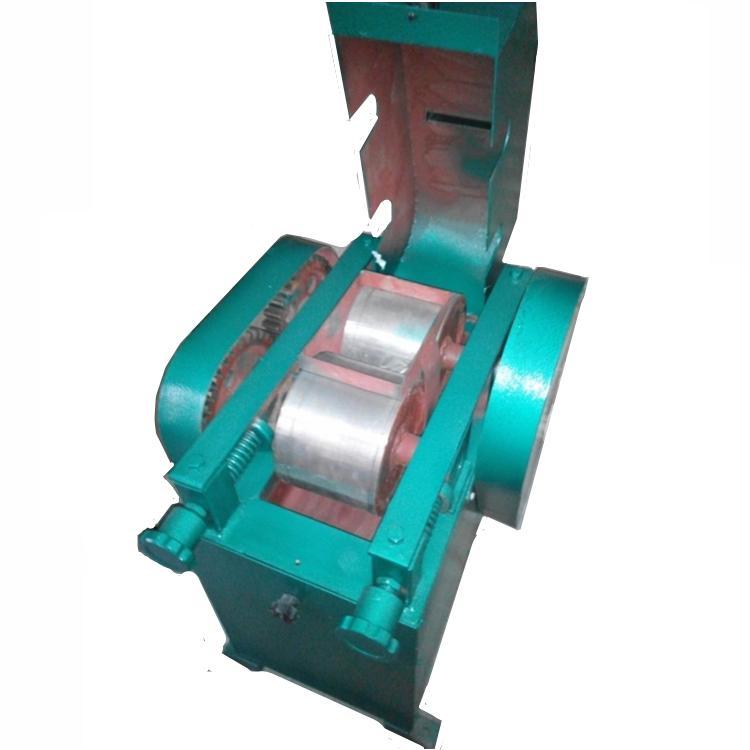

本机主要由机体轧辊与安全弹簧等部分组成，传动方式由一个封闭式电动机经三角皮带，链轮传动两个轧辊按相反方向回转，破碎物料。轧辊间隙可以在规定范围内适当调节，以控制出料粒度的大小。

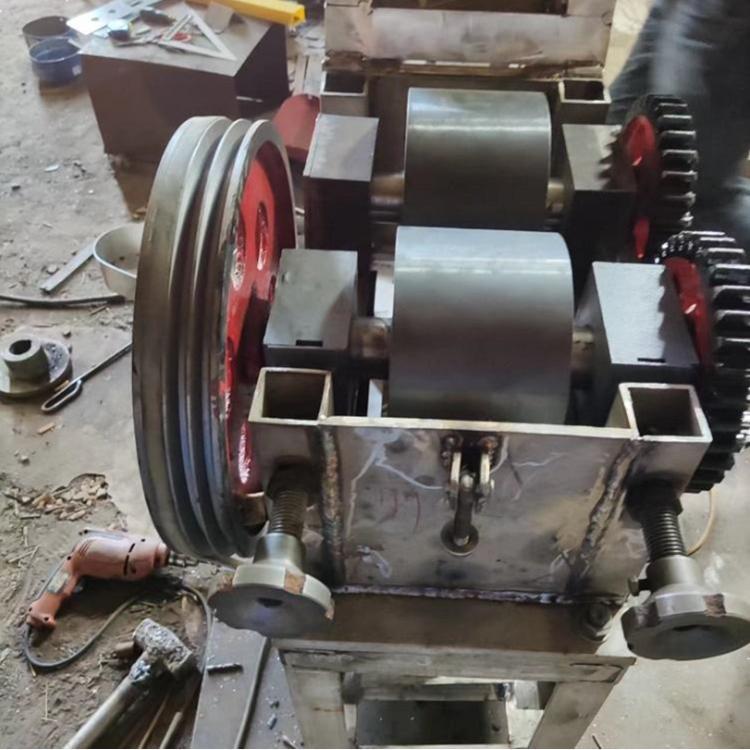

本机主要工作部件，是在两根水平轴上平行安装两个相向回转的轧辊，其中一个轧辊在固定轴承体中回转，而另一个在可调节的轴承中回转。
调整两轧辊之间的排料口是通过由手轮、螺丝套和拉紧螺栓等组成的调整机构来移动轴承体，调整时须松动螺母。
轴承体安装在机体上，在固定轧辊这边，装有弹簧、当非破碎物体落入破碎腔时，弹簧被过度压紧，排料口宽度增大，非破碎物体就可以顺利通过，而不致损坏其他部件，起到安全保护作用。
一、主要技术参数
型号(mm) | TXSGφ200×75G | TXSGφ200×125G | TXSGφ200×150G |
进料口径(mm) | 70×13 | 120×13 | 145×13 |
给料口径(mm) | ≤13 | ≤13 | ≤13 |
出料粒径（mm） | 0.5-3(可调) | ||
主轴转(r/min) | 380 | ||
生产量(kg/h) | 300 | 450 | 600 |
额定电压(v) | 380 | ||
电机功率(kw) | 1.5 | 3 | 3 |
二、结构概述

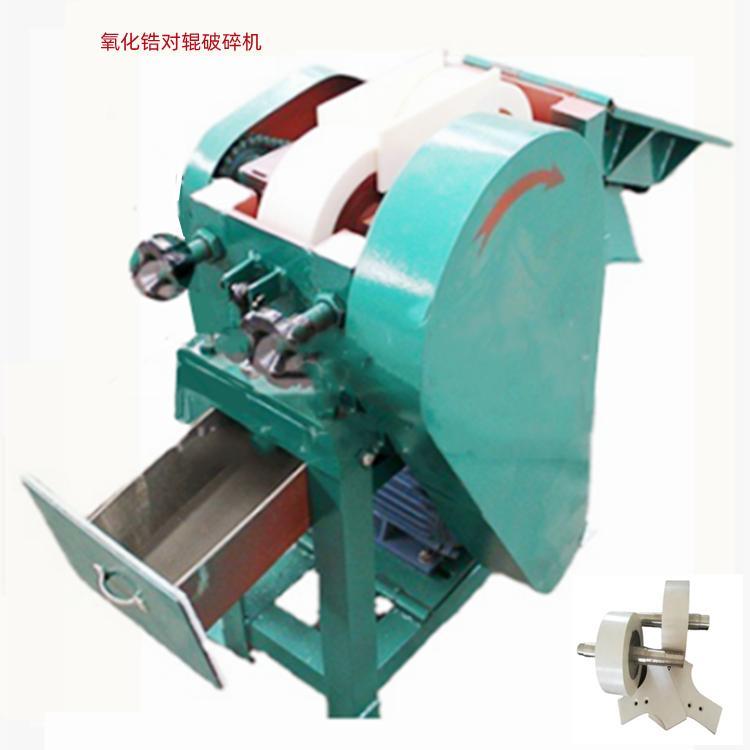

氧化锆对辊式破碎机主要有不锈钢机架部分、传动部分、动力部分、调整部分、接料部分、密封部分等组成。
动力和传动部分是由电动机带动主、被动皮带轮，并通过三角皮带，将动力传递给对辊轴，便其旋转挤碎物料，达到破碎目的。调整部分的主要作用是通过调整两对辊的间隙大小，达到所需要的粒度。
调整时先旋松锁紧螺母，然后通过手轮调整到所需要的粒度，调整好间隙后把锁紧螺母锁紧。粒度大小与产量成正比关系。

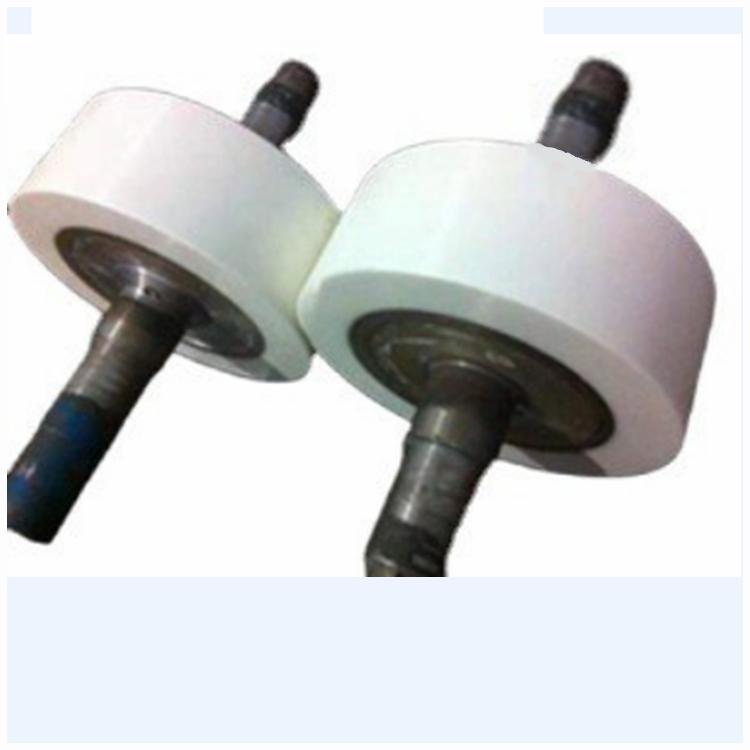

氧化锆对辊部分是破碎机执行的主要部件。两辊子为不锈钢外面加装25-30mm厚氧化锆材质辊子，不锈钢内芯过盈装配在主、附轴上，当两对辊相向旋转时，物料从料斗定量给入达到破碎目的，当碰到硬度比较高的异物时破碎机上的缓冲弹簧后退，保护辊子和轴不受损坏，破碎好的物料落入接料斗内进行收集破碎过程完成。破碎机留有外接环保口可以并入企业环保系统，进行破碎过程中产生的废气、和废物的收集，达到环保洁净生产要求
