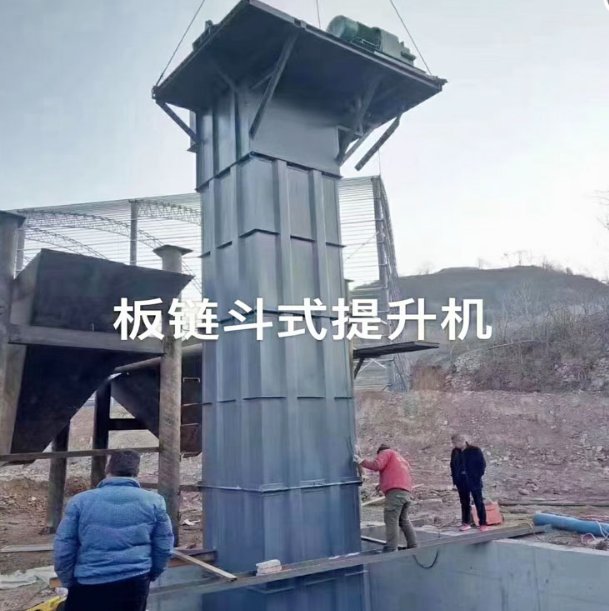

（一）、NE系列板链斗式提升机产品概述:
NE系列板链斗式提升机适用于粉状、颗粒状、小块状磨琢性或无磨琢性物料的输送，如生料、水泥、煤、石灰石、干粘土、熟料等，物料温度控制在250℃以下。该系列提升机采用流入式喂料，诱导式卸料；物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85）。NE型板链斗式提升机是引进国外先进技术而研制的新型提升产品；由于节能高效，NE型板链斗式提升机正在逐步替代HL型斗式提升机。链条是优质合金钢高强度板式链条，耐磨可靠。驱动部分采用硬齿面减速器。
NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
(二)、工作原理:
NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
(三)、主要结构:

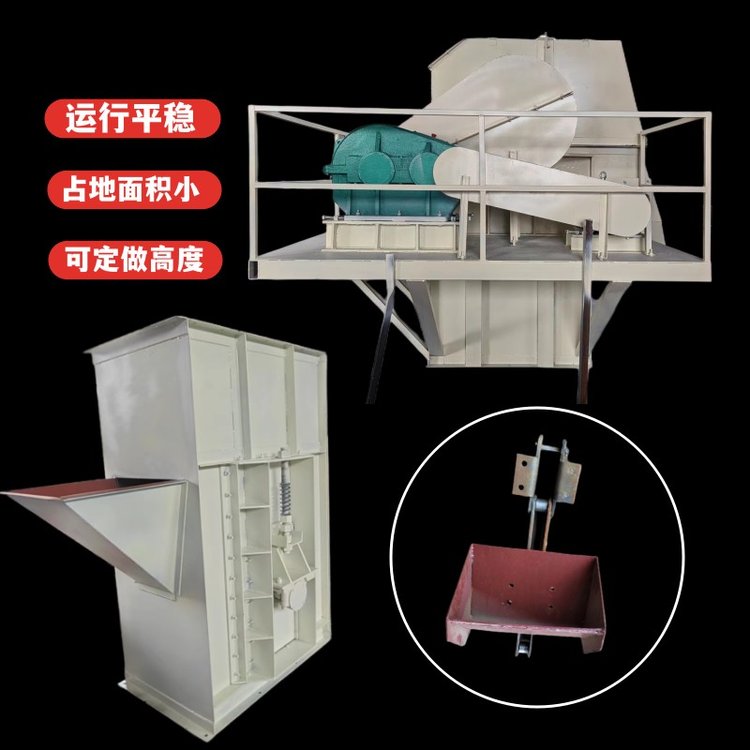

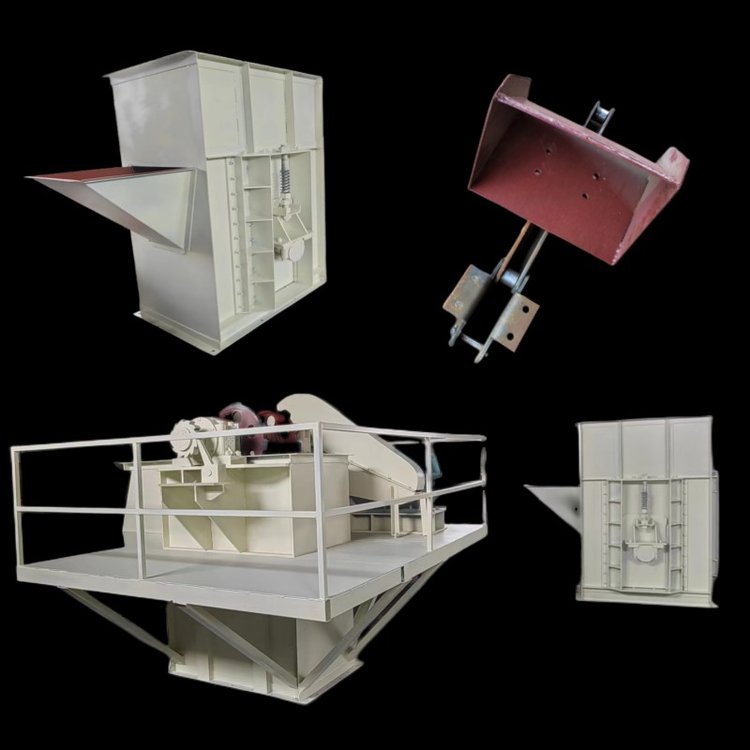

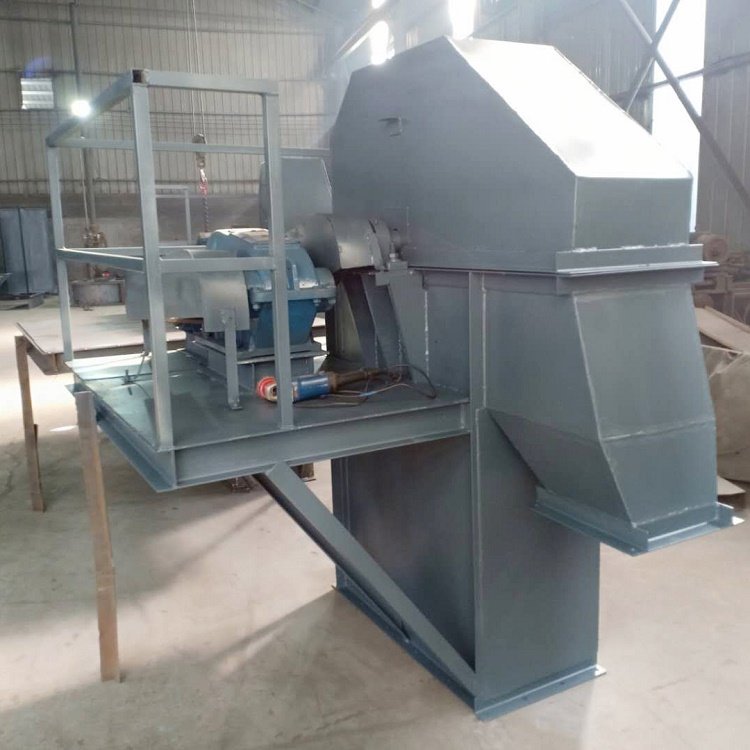

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

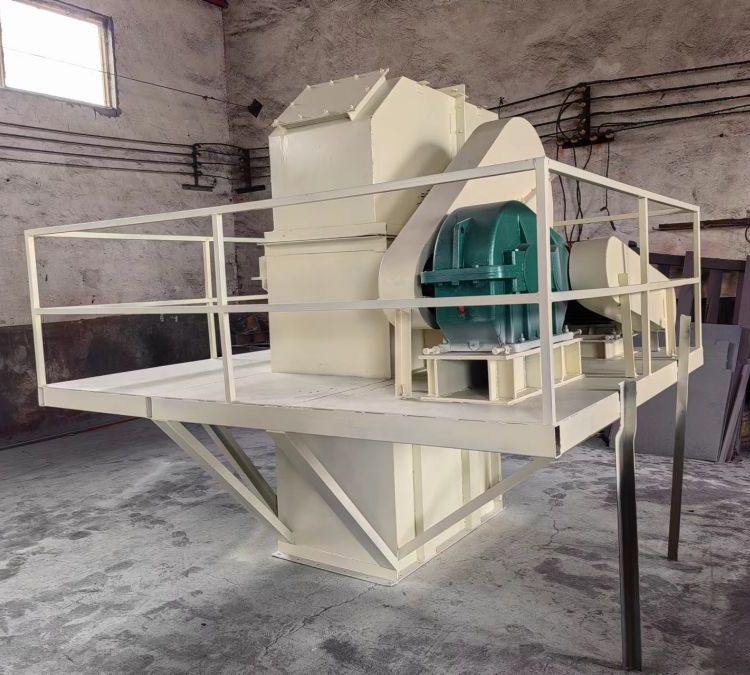

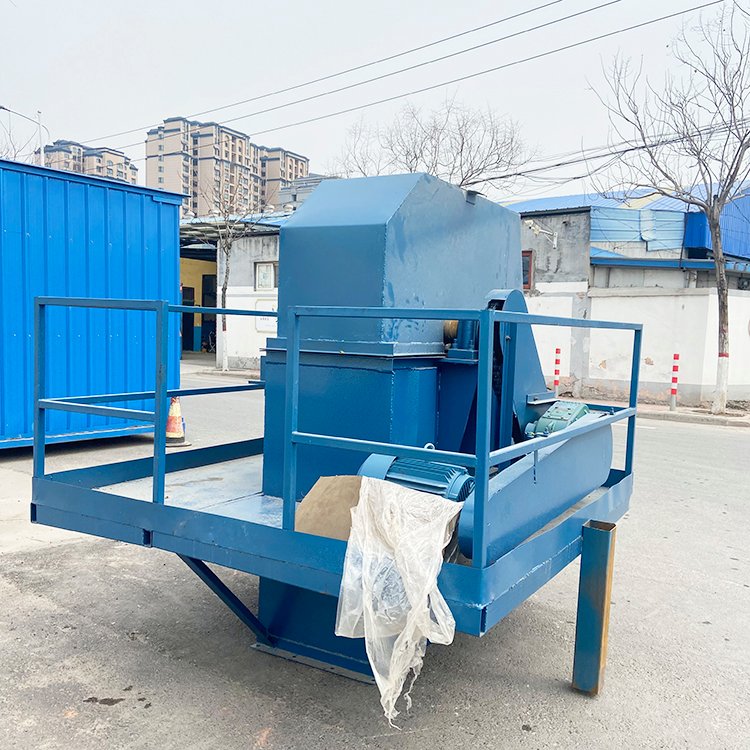

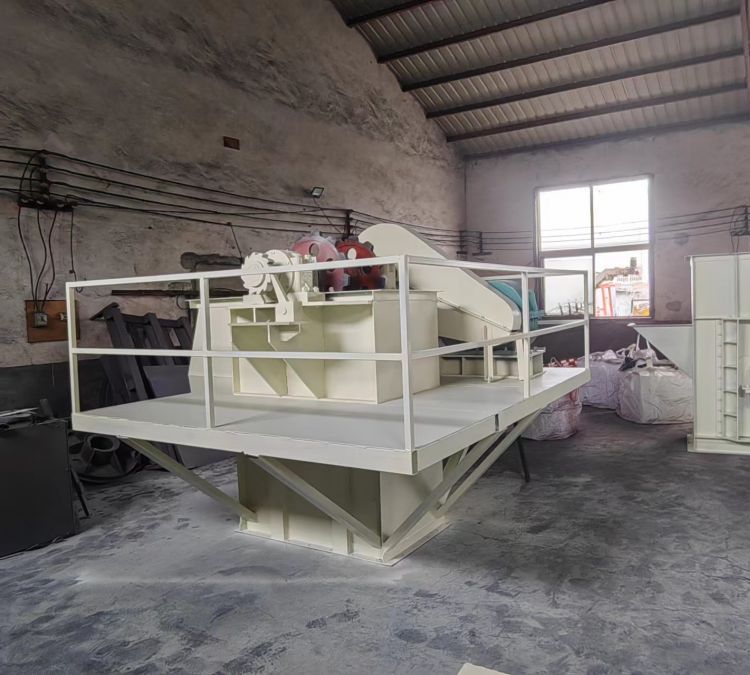

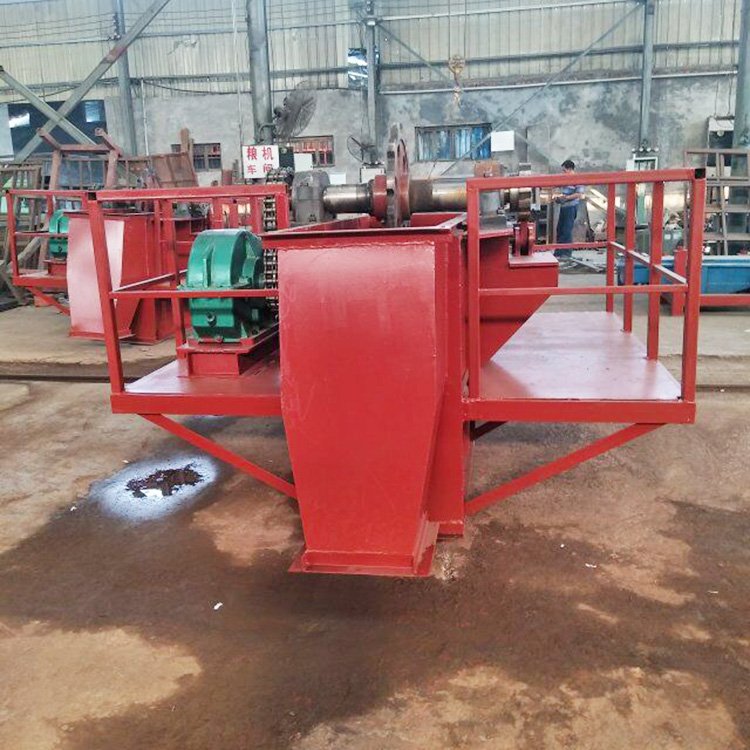

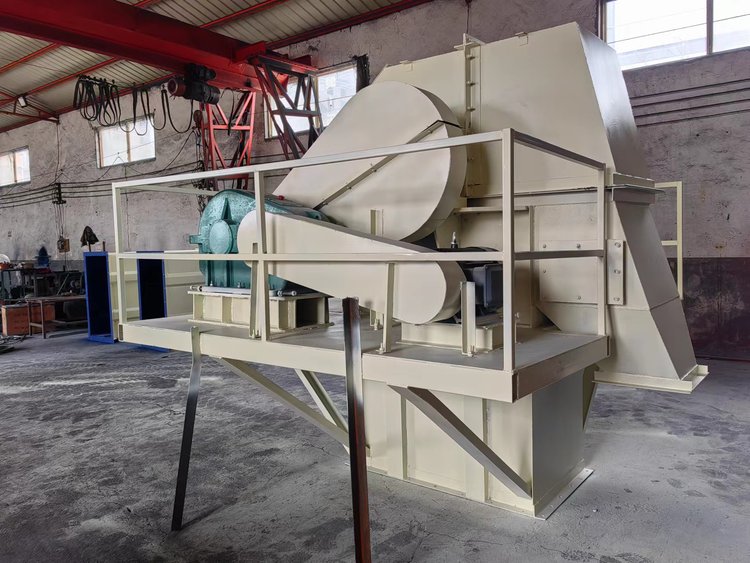

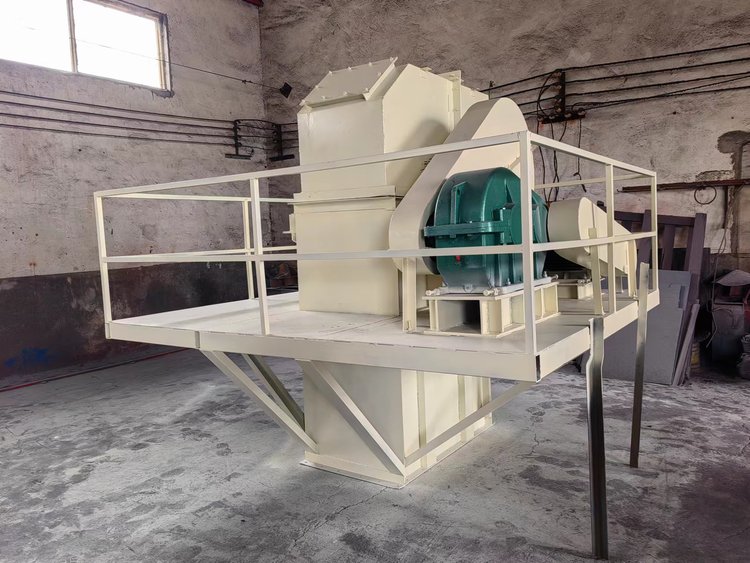

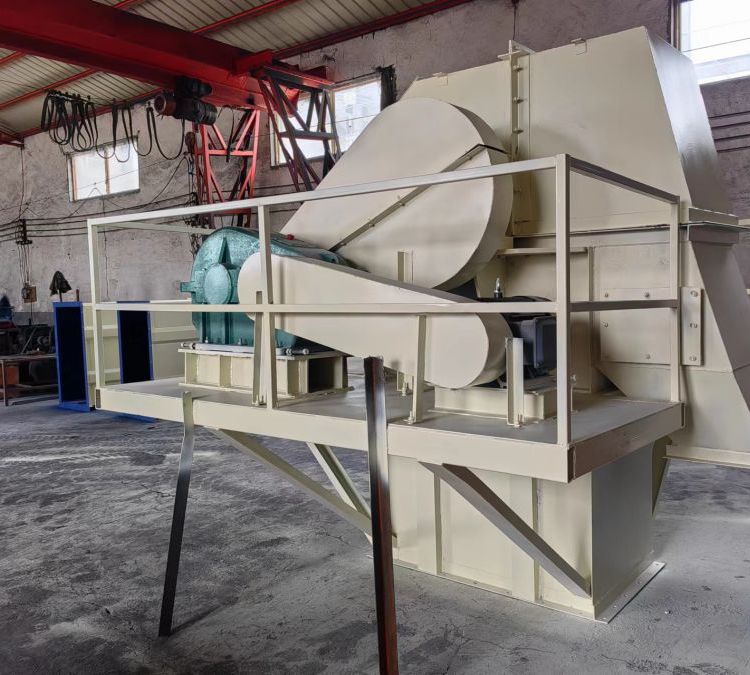

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

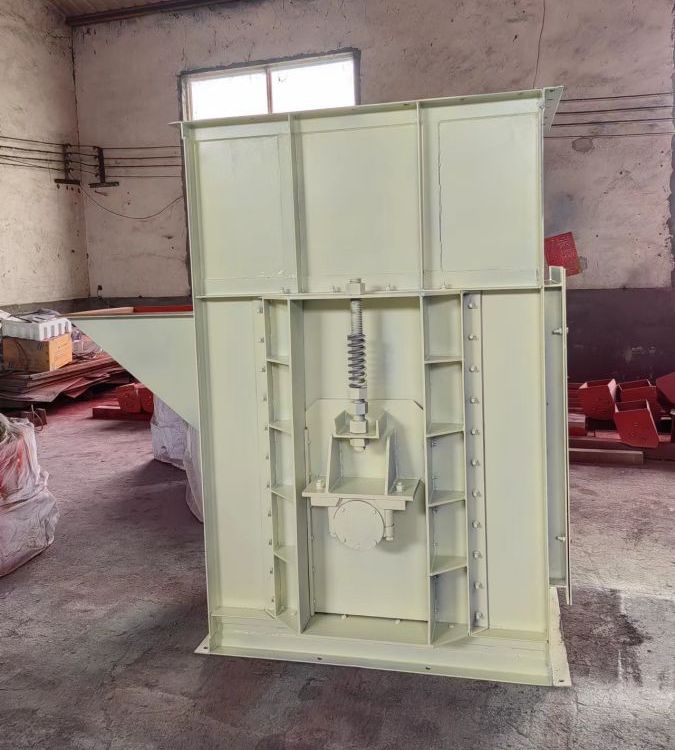

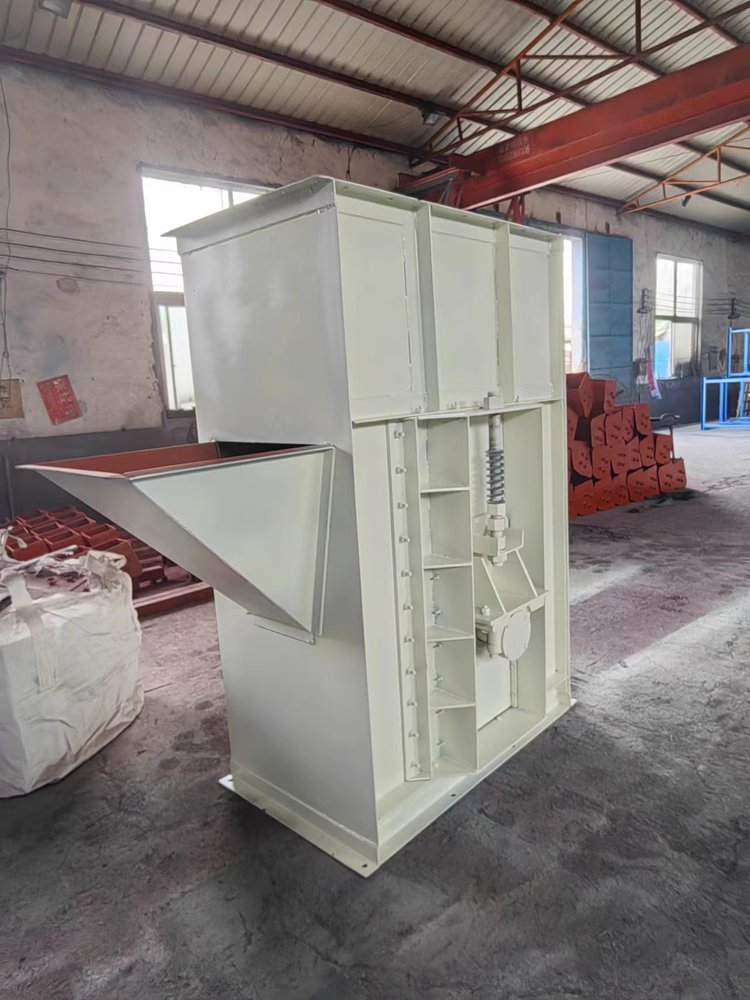

下部装置---安装有自动张紧装置。
