设备介绍
PY弹簧圆锥破碎机始于1987年美国发明的具有连续破碎工作的旋回破碎机，是较早研制的一种大功率、大破碎比、高生产率的液压式破碎机，它是黎明重工学习吸收各国圆锥破碎机制造技术的基础上研制而成的。PY弹簧圆锥破碎机与传统的圆锥破碎机的结构在设计上显然不同，它根据“料层粉碎理论”，采用静压破碎方式，具有破碎力度大、生产 调整方便、运作 低、经济节能等特点， 应用在冶金、矿山、建筑、化学、磷酸盐、耐火材料等工业生产中，特别适用于对铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等坚硬与中硬矿石及岩石的破碎。破碎腔型式由矿石用途决定，标准型适用于中碎，中型适用于细碎，短头型适用于超细碎。

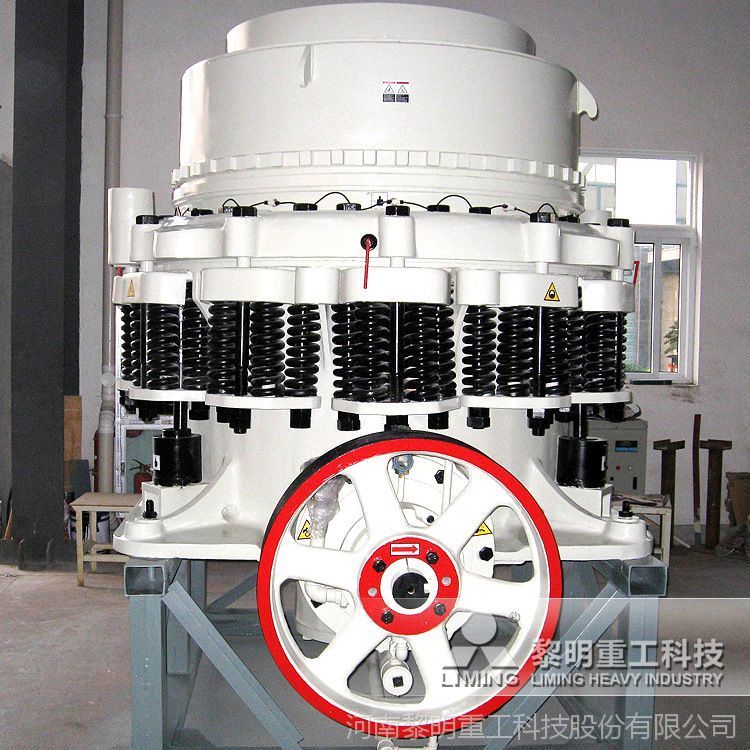

PY弹簧圆锥破碎机成品展示图1
工作原理
PY弹簧圆锥破碎机主要由机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等部分组成。工作时，电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮，使偏心套旋转运动，当动锥靠近定锥时，物料即受到动锥的挤压、撞击和弯曲而被破碎，形成破碎腔；当动锥离开定锥时，易破碎物料即从机器下部排出。在这个过程中，破碎机的主轴是不动的，只是支掸球面瓦，承受破碎力。由于破碎机主轴不动而偏心套传递破碎力，故该结构可承受较大破碎力，对细碎和超细破碎非常适应，因为超细破碎的破碎力是非常大的。

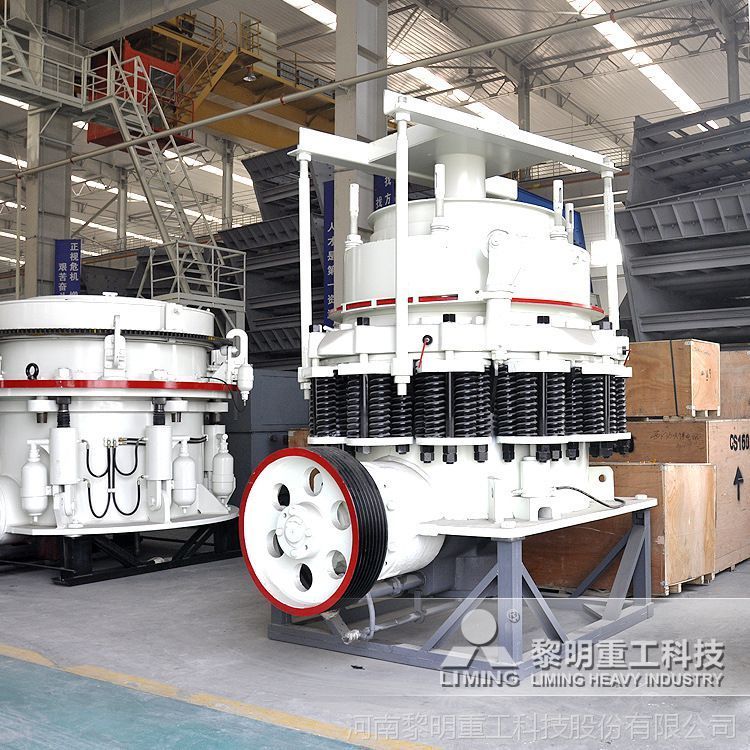

PY弹簧圆锥破碎机产品展示图2
性能特点
1.动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产
2.物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3.产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4.动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。

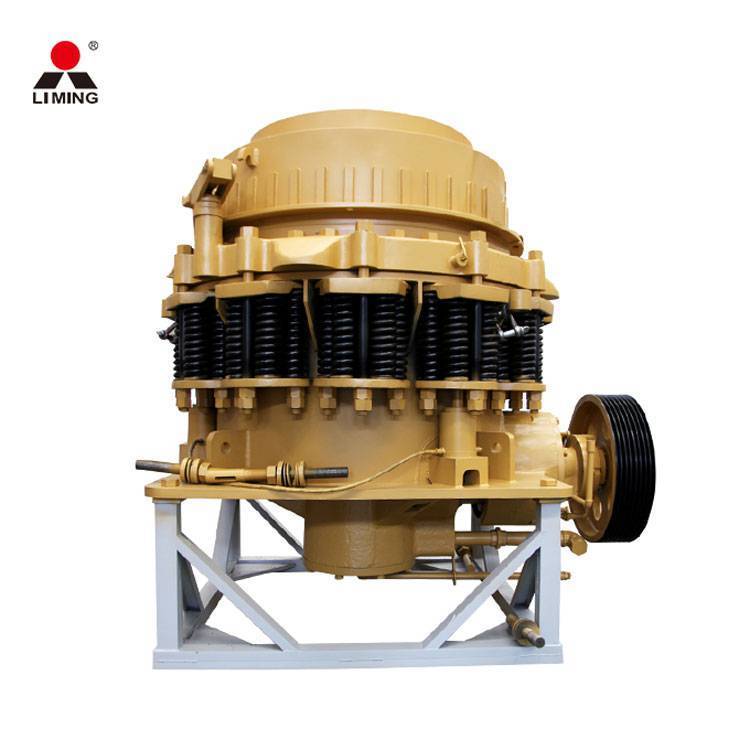

PY弹簧圆锥破碎机成品展示图3
5.PY弹簧圆锥破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
6.每种规格的破碎机腔型可根据用户的需要选择不同的腔型，能更好地满足用户
技术参数
| 型号 | 动锥直径 （mm） | 进料口尺寸 （mm） | 进料边长 （mm） | 出料口调节范围 （mm） | 处理能力 （t/h） | 功率 （kw） | 偏心轴转速 （r/min） | 重量（含电机） （t） | 外形尺寸（长×宽×高） （mm） |
| PYB600 | Φ600 | 75 | 65 | 12-15 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 40 | 35 | 3-13 | 12-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 135 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 70 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 50 | 50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 170 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 115 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 60 | 50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 250 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 215 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 100 | 85 | 5-13 | 75-230 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 350 | 300 | 30-60 | 590-1000 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 275 | 230 | 10-30 | 200-580 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 130 | 100 | 5-15 | 120-340 | 280/260 | 220 | 81.4 | 4622×3302×4470 |
注：技术参数如有变动，恕不另行通知。Any change of technical data shall not be advised additionally.
