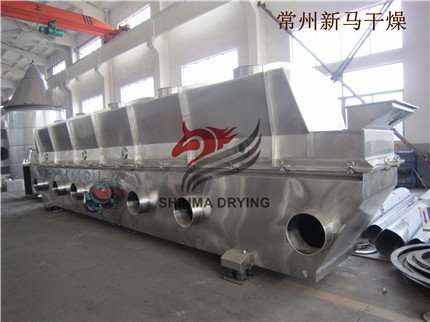

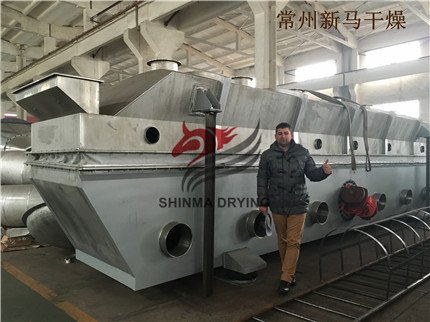

常州新马干燥ZLG9×1.5振动流化床

常州新马干燥工程有限公司

常州新马干燥ZLG9×1.5振动流化床干燥系统结构说明

1、上盖结构

盐干燥机的上盖设计时已充分考虑到该工艺下盐颗粒较小容易被排风机带走的实际情况，而对上盖进行了改良设计，即将上盖制作成扩散式，此结构既可有效降低风速，从而控制粉尘的飞扬，同时又可利用惯性力的作用，使一部分细颗粒产品沿着腔体内壁慢慢沉降下来。

2、床身结构

因振动流化床干燥机是一种振动机械，所以它的结构直接影响着流化床的使用寿命，我们盐专用干燥机采用了框架结构。框架结构，承载由框架完成，设备在未成形振槽前，单独的框架就可参振，这样就使振槽质量减少，从而使动负荷减少。另外，由于框架结构是依据机械振动学和弹性力学设计的，能够完全满足振槽的刚度和强度要求，从我公司大型流化床目前市场使用效果看，这种结构是得到肯定的，明显优于现在使用的箱式结构。箱式结构运行过程中易产生偏正、乱振，而框架结构由于刚性强度好，就不会出现这类现象。

常州新马干燥ZLG9×1.5振动流化床干燥系统设备设计条件

1、物料条件

物料名称：               盐

初水分:                  4%

终水分:                  0.3～0.5%（设计取0.3%）

产  量：                 10000Kg/h

湿物料堆积比重           1.05g/cm²

原料温度：               15℃(按室温设计)

2、工艺条件

干燥方式：               直线振动流化床

物料与热空气接触方式：   穿流式

热源和加热方式：         蒸汽加热

干燥进风温度：           190～200℃ （设计按200℃）

干燥排风温度：           70～80℃（设计按80℃）

产品出料方式：           主机
