1）产品简介
1. 概述：本部分主要由给料转阀、锥形整理机组成，主要用于无尘粉碎和整粒。
2. 材质：所有与物料接触的关键性金属表面应当由SS316L不锈钢或更好的材料构成，内部镜面抛光至< 0.4µm Ra，外表面亚光< 0.8µm Ra。所有非产品接触性金属表面应当由304级不锈钢或更好的材料制造。
3. 粉碎后物料颗粒度φ1.0-φ5.0mm，锥形筛网可换。
4. 移动式脚轮，便于移动。快卡式结构，便于清洗和拆装。
5. 给料转阀为0-180度旋转气缸驱动，用电磁阀控制，实现正负180度交替运转，转速可设定。
6. 锥式整粒机由变频电机，转速可调。
2）产品特点
1. 结构紧凑，使用方便，易清洗；
2. 多种筛网可以满足不同物料的处理要求；
3. 简易的安装方式，防错系统保障正确安装；
4. 通过其灵活的模块化设计，解决客户的问题；
5. 根据物料的特性，可以调整转子/筛网的间距；
6. 旋转式整粒，尤其用于流化床出料；
7. 可拆卸粉碎仓，便于清洗消毒；
8. 根据要求可以做到防水、防尘和防爆选项。
3）材质
设备 | 与物料接触部分 | 不与物料接触部分 |
金属部分 | SUS-316L | SUS-304 |
密封圈 | 符合FDA认证材质：硅橡胶 | 各种合成材质 |
表面光洁度 | Ra≤0.4um | Ra≤0.8um |
焊缝 | 打磨抛光 | |

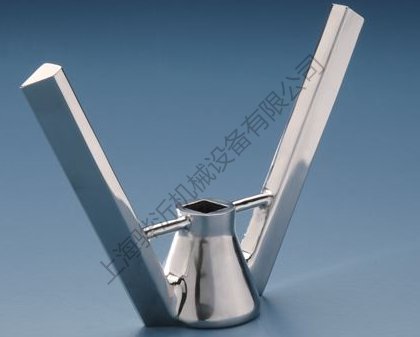

转子 | 干物料粉碎：方刀 | |
湿物料粉碎：圆刀 | ||

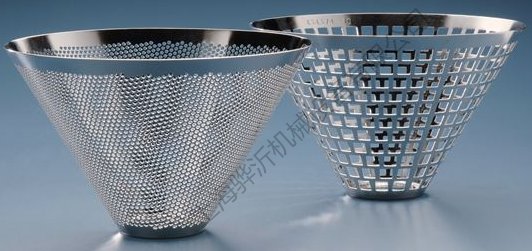

筛网类别 | 方口 3.0~10mm，**开孔率<35% | |
圆口 0.5~10mm，**开孔率<40% | ||
擦碎型 R1.1~8mm，**开孔率<8% | ||

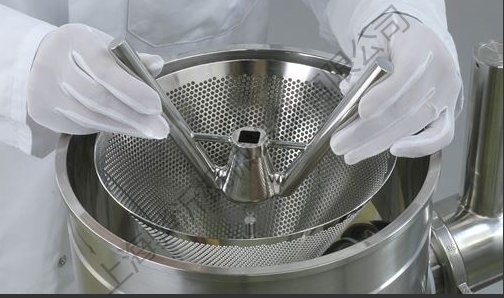

转子与筛网间距 | 绝无金属接触 | |
转子转速 | 无级可调 含显示屏 |
4）技术参数
型号 | 处理能力 | 有效筛分面积 | 电压 | 电机转速 | 功率 | 净重 | 备注 |
HGCM-20 | 100~1000kg/h | 500cm2 | 3×380V-50Hz | 500~1410rpm | 4KW | 185kg |
注：具体处理能力视物料特性和孔网大小而定。
