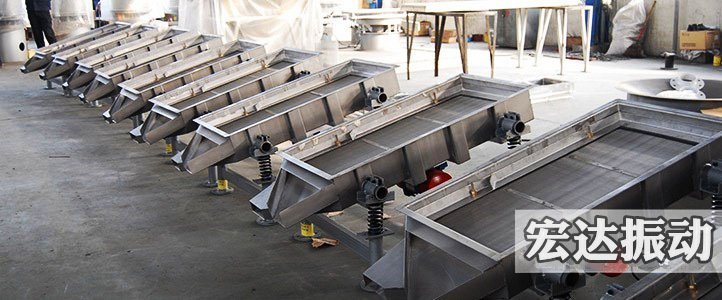

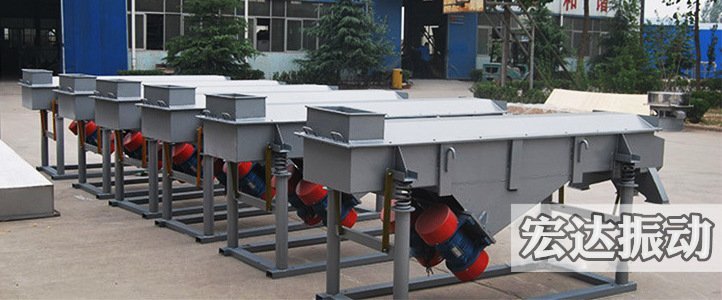

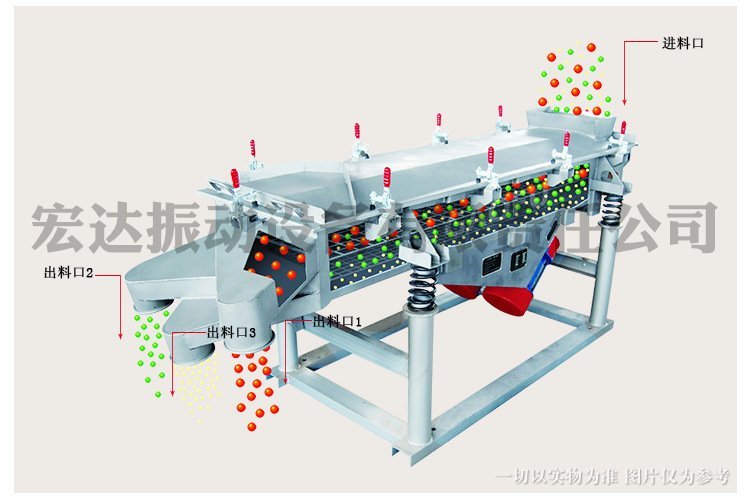

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率好、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数400目，可筛分出7种不同粒度的物料。

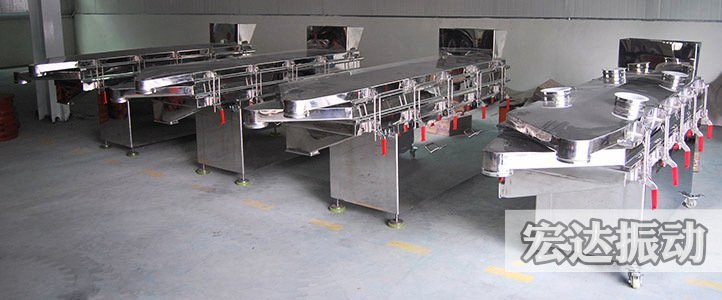

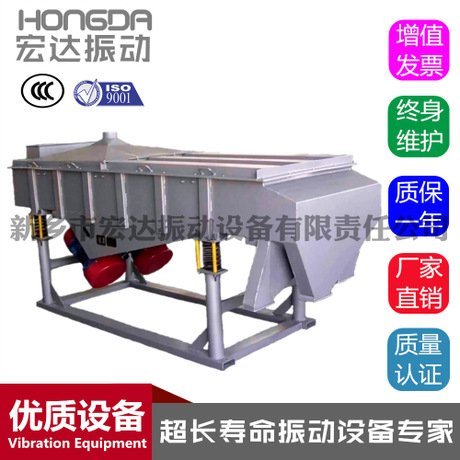

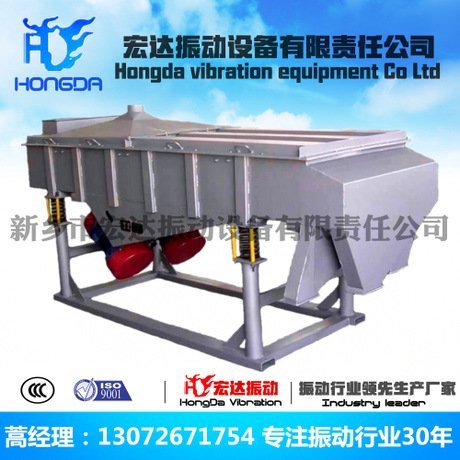

直线振动筛是一种传统、经典、通用的筛分设备，其筛箱运动轨迹近似为直线。一般地，各种直线振动筛均由筛箱、支承或吊挂装置、驱动装置、隔振装置等几部分组成。SZS系列直线振动筛利用振动电机作为振动源，其工作原理为，固定在筛箱上两台相同的振动电机做相反方向自同步旋转，其所形成的、呈周期性的交变激振力驱动筛箱、带动筛面，进而使物料在筛网上被抛起，同时向前作跳跃直线运动，物料从入料端落入筛框后，迅速前进、松散透筛，完成筛分作业，以合理匹配筛网达到筛分的目的。直线振动筛是一种具有国际进步水平的中小型多层筛分机械。适用于0.074-15mm的任何干式物料的筛分，较大给料粒度以不大于20mm为宜。
ZS系列直线振动筛适合于对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、冶金粉末、陶瓷、耐火材料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
与摇摆筛、电磁振动筛、旋振筛相比，SZS系列直线振动筛为全封闭结构，具有筛分精度高、噪音小、能耗低、产量高、结构简单、易维修、无粉尘溢散、自动排料、筛网寿命长等特点，适合于流水线作业。
1.SZF系列直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前做直线运动，通过多层筛 网产生数种规格的筛上物、筛下物，分别从各自的出口排出。
2.直线筛全封闭结构，无粉尘溢散，自动排料等特点，更适合于24小时流水线作业；
3.具有耗能低、产量高、结构简单、易维修；
4.直线筛独特的装网结构，无混级、串料现象
对粉状、颗粒状物料的筛选和分级，有独特的效果。广泛应用于化工、医药、食品、金属、冶金矿业等行业。
化工行业：化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。
医药行业：工业药品、中药粉、颗粒药丸、微丸等；
食品行业：大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：钅吕粉、鉛粉、铜粉、矿石、合金粉、焊条粉末、二羕化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。
其它行业：塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素、建材业等。
直线振动筛是通用设备，根据不同的行业，执行标准不同，例如：食品级、医药级等，可量身定制。
基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。
化工塑料颗粒振动筛，直线振动筛电机使用说明：
电机满足下列条件时，能连续输出额定激振力。
1、振动加速度：不超过7g（g：重力加速度）
2、环境温度：不超过40℃
3、海拔：不超过1000m
4、电源频率：50Hz
5、温升：小于80K（电阻法）
型号 | 筛面尺寸 | 筛面层数 | 网孔尺寸 | 处理量 | 振次 | 双振幅 | 电机功率 | 振动方向角 | 外形尺寸 |
SZF520-1 | 500×2000 | 1 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2075×806×990 |
SZF520-2 | 2 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2135×803×1050 | ||
SZF520-3 | 3 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2195×806×1110 | ||
SZF525-1 | 500×2500 | 1 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2575×806×990 | |
SZF525-2 | 2 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2635×806×1050 | ||
SZF525-3 | 3 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2695×806×1110 | ||
SZF525-1 | 4 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2755×806×1170 | ||
SZF525-2 | 5 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2815×806×1230 | ||
SZF525-3 | 6 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2875×806×1290 | ||
SZF1020-1 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2075×1278×1120 | |
SZF1020-2 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2135×1278×1180 | ||
SZF1020-3 | 3 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 | ||
SZF1025-1 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | |
SZF1025-2 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | ||
SZF1025-3 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2695×1278×1240 | ||
SZF830-1 | 800×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 | |
SZF830-2 | 2 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 | ||
SZF830-3 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 | ||
SZF1030-1 | 1000×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1298×1120 | |
SZF1030-2 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3080×1298×1120 | ||
SZF1030-3 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3080×1298×1120 | ||
SZF1224-1 | 1200×2400 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 | |
SZF1224-2 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 | ||
SZF1224-3 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
