旭兴MS29-450/50型手动锚索张拉机具 矿用锚索张拉机具

1.1 特点

本产品具有：体积小、重量轻、携带方便、操作简单、使用安全等特点。

1.2 用途

本产品是煤矿用锚固预应力锚索的必备机具。

2、结构特征和工作原理

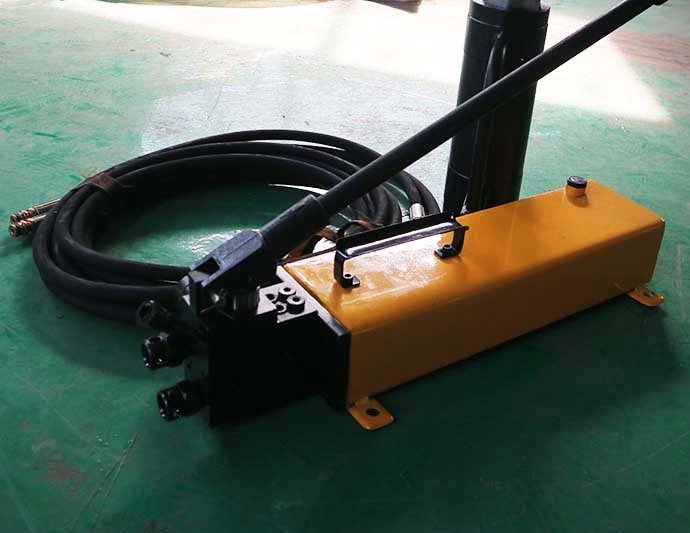

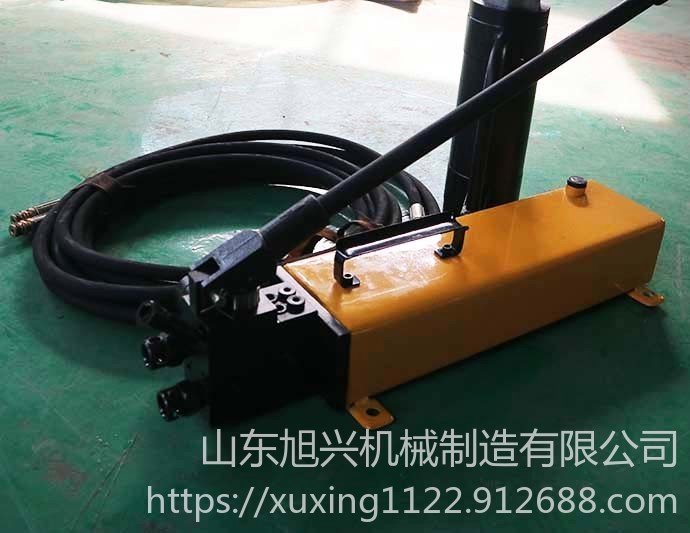

2.1 手动双速换向油泵

手动双速换向油泵主要由快换接头、压力表、泵体、换向手柄、储油器、脚踏

支架、加油孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、溢流阀等。

手动双速换向油泵的特点是有双柱塞组成。当油泵工作时，双柱塞同时做功，快速输油。当压力达到一定值时，大柱塞吸入的油通过溢流阀回到储油器，小柱塞继续输油至额定压力。这样既提高了效率，又减少了工作阻力。

2.2 张拉千斤顶

张拉千斤顶主要由顶头、横梁、松索器、卡索片、缸体、活塞、缸筒、快换接

头、油管总成等组成。在活塞内部设有张紧锚索的卡索片。千斤顶的油缸是一双作用油缸，当快速接头进入油缸时，活塞退回，卡索片自动张开。

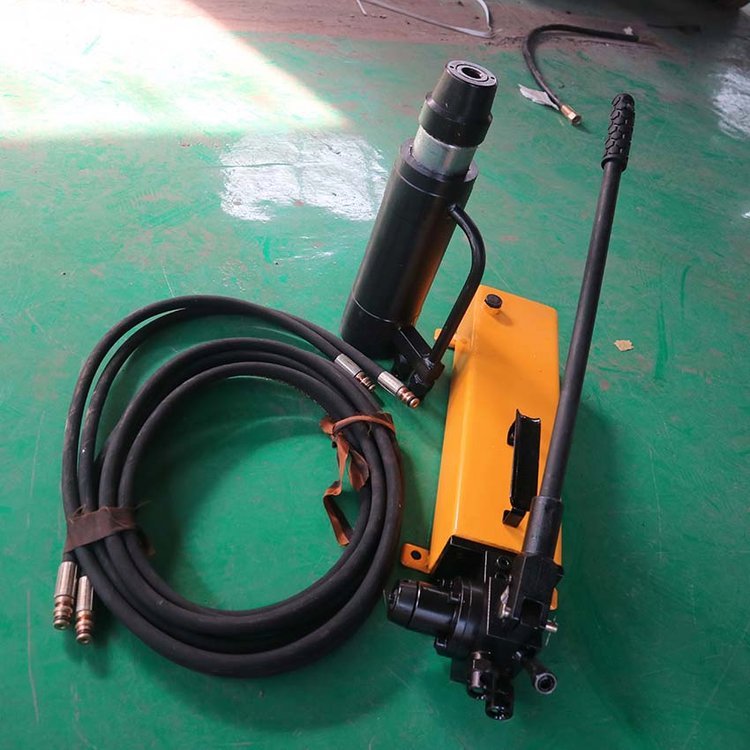

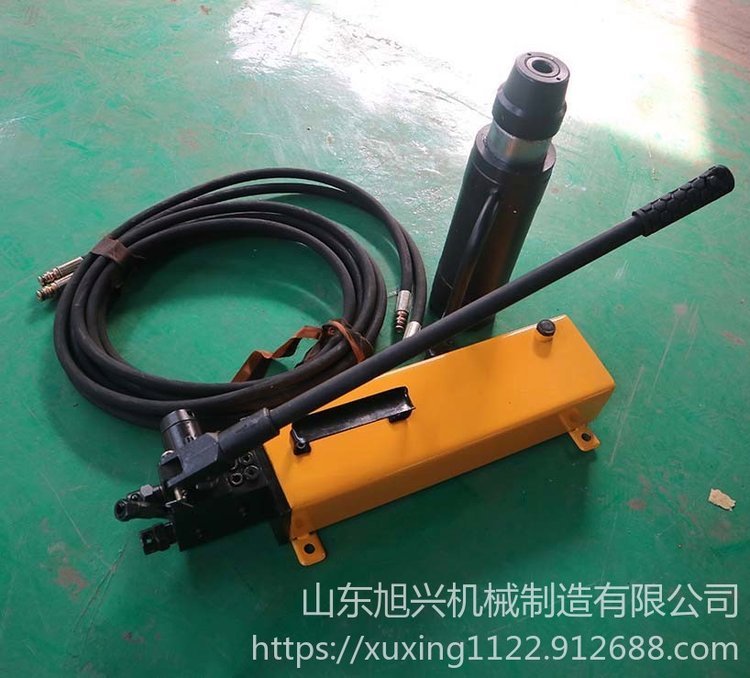

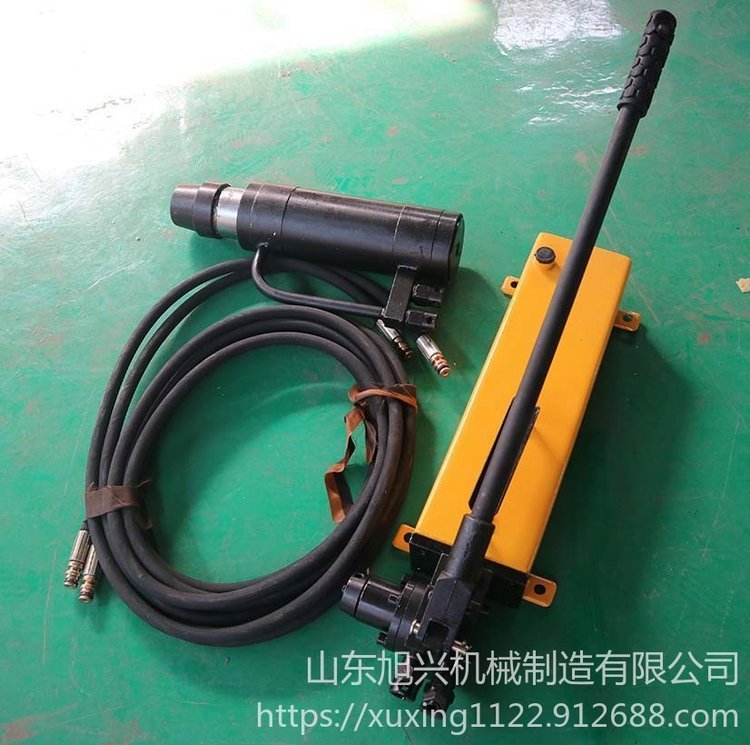

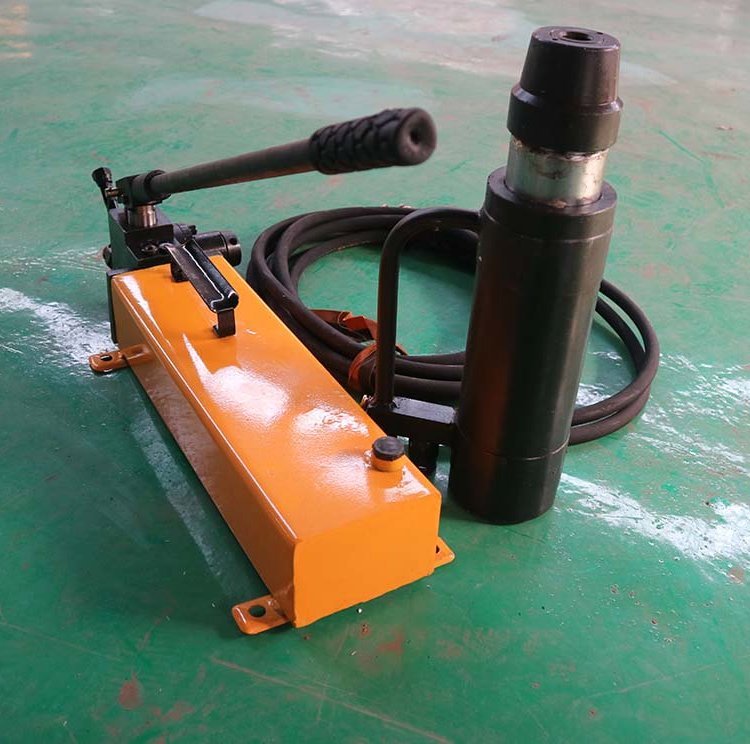

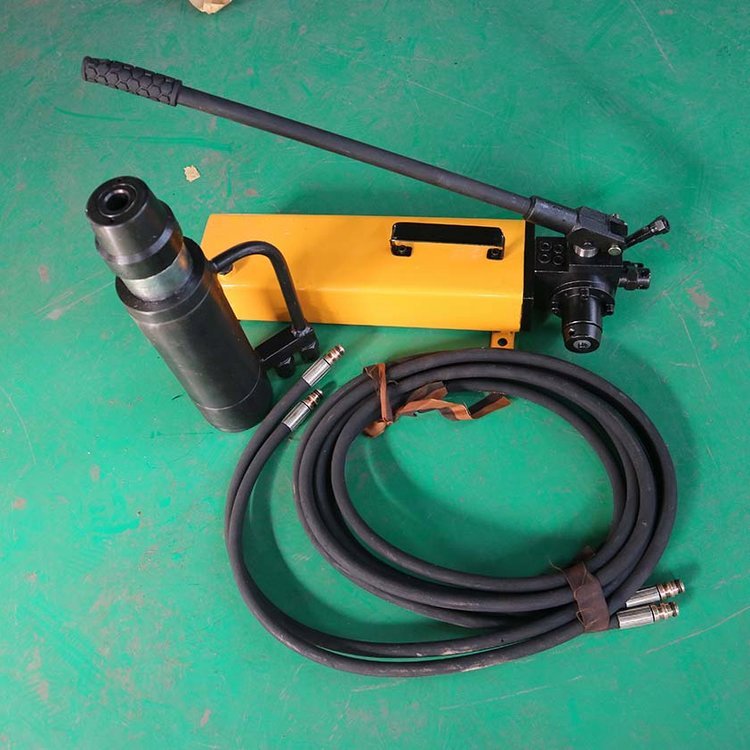

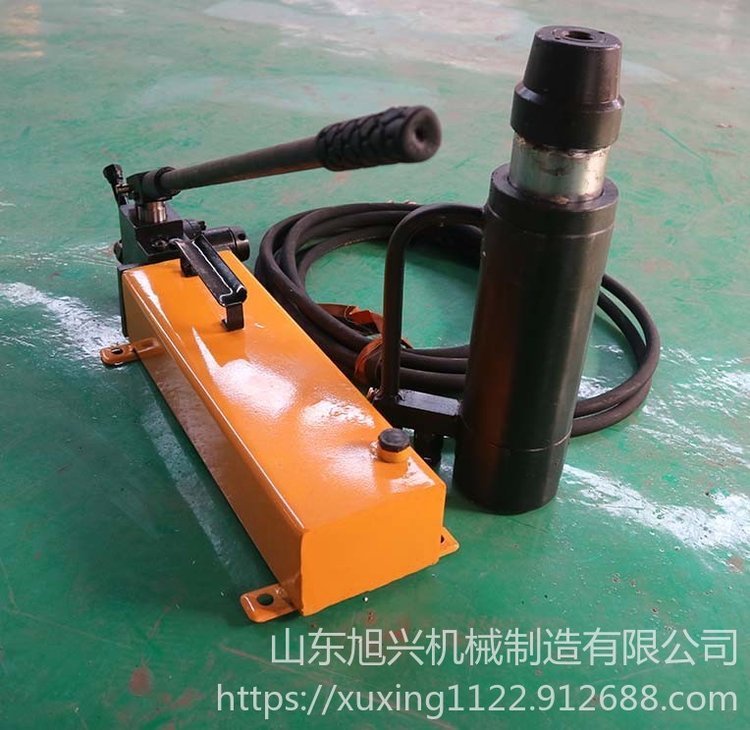

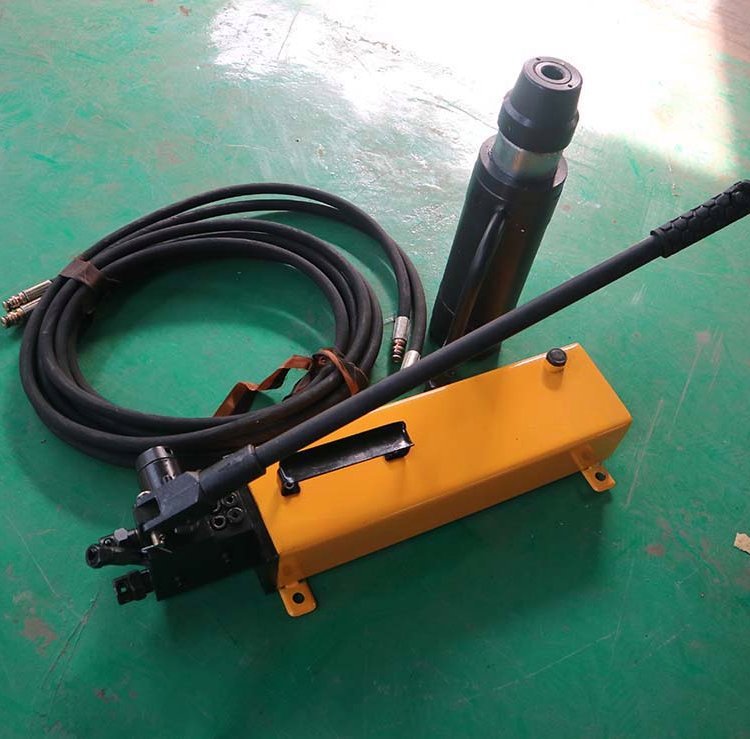

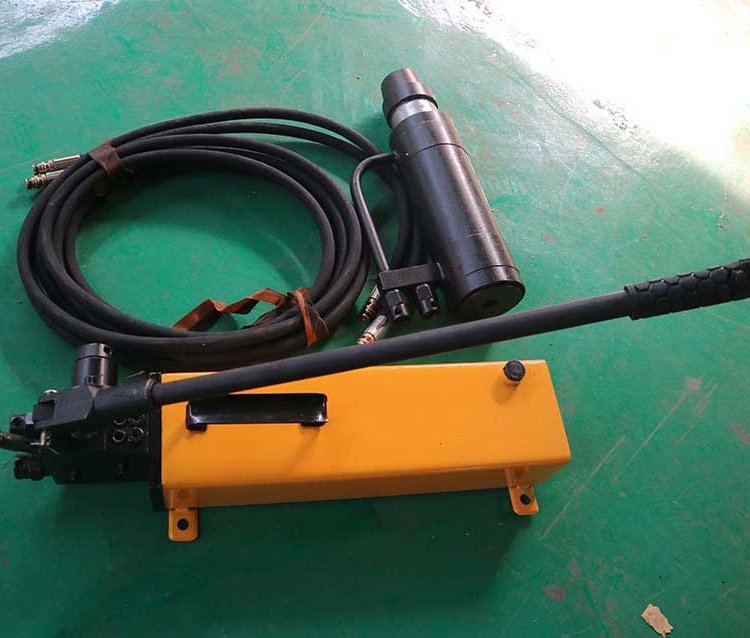

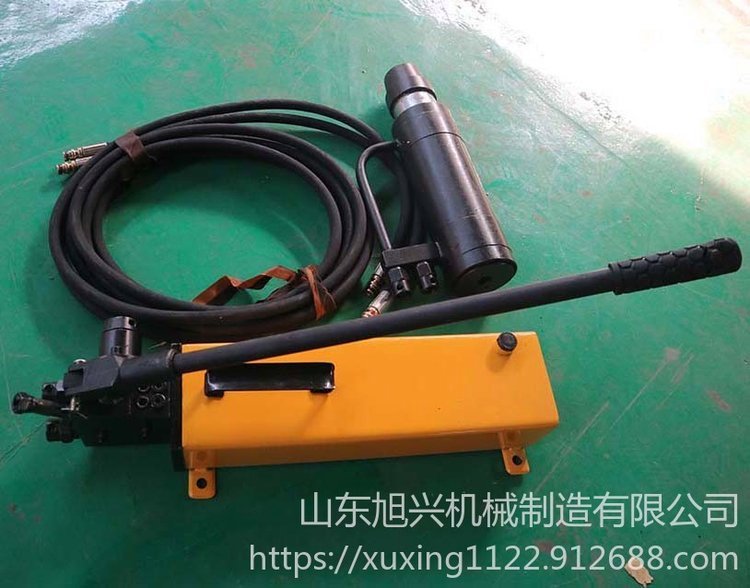

本产品采用双缸张拉千斤顶配以手动双速换向油泵，用快换接头连接油管。

适用于煤矿井下特殊的条件和环境。

使用时，将锚索穿入张拉千斤顶卡锁片孔内，操作油泵，使张拉千斤顶活塞向前移动，锚索自动张紧，达到需要压力时，扳动油泵的换向手柄，油泵换向，油缸退回到起始位置时，张拉千斤顶自动松开，一个工作循环结束。

井下锚索安装，特别适合煤矿井下无气源场合下使用，由张拉千斤顶和SSD—H50型手动液压泵组成。手动泵可根据要求调整输出压力驱动千斤顶对锚索施加要求的预紧力。该系统具有结构简单、具有重量轻、移动方便、密封性好、使用方便等特点。

MS29-450/50型矿用锚索张拉机具技术参数：
