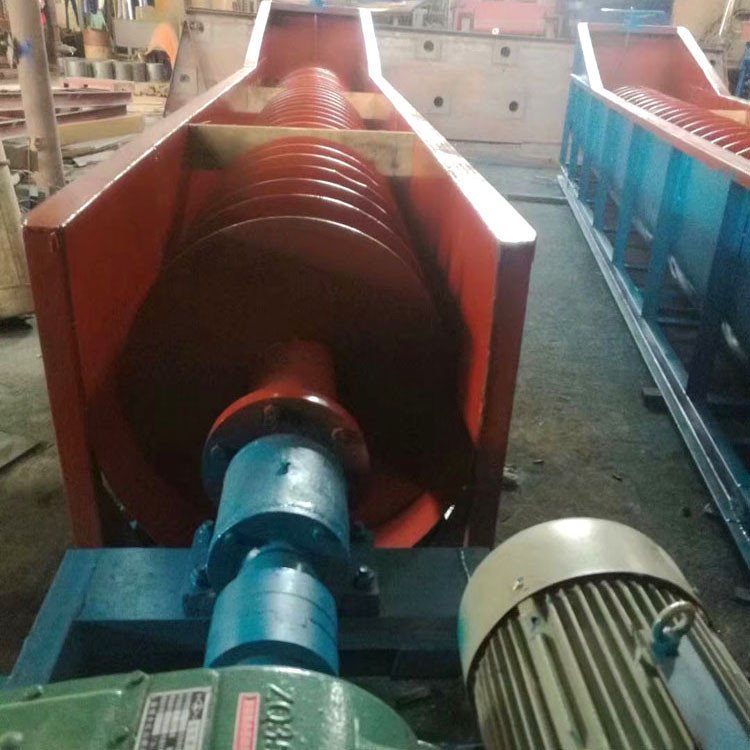

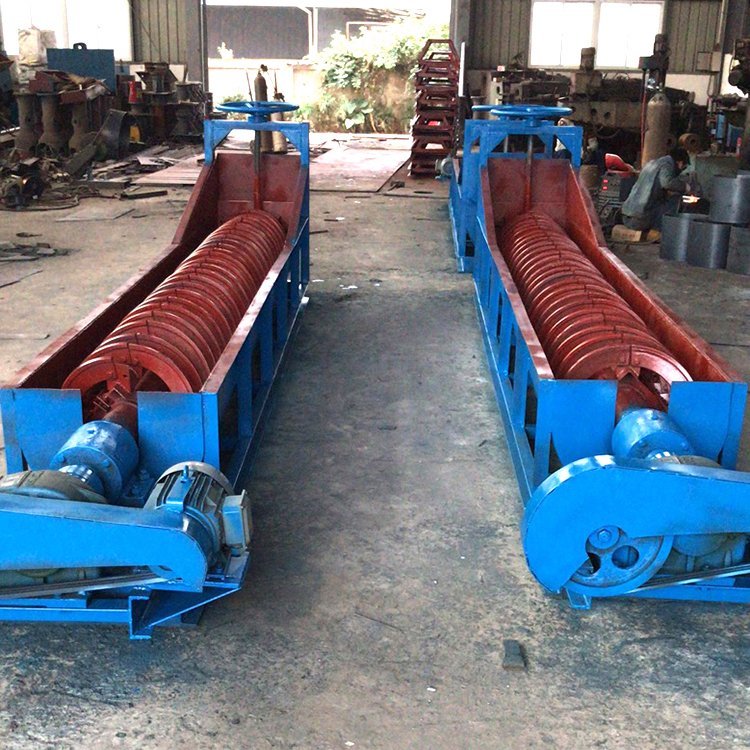

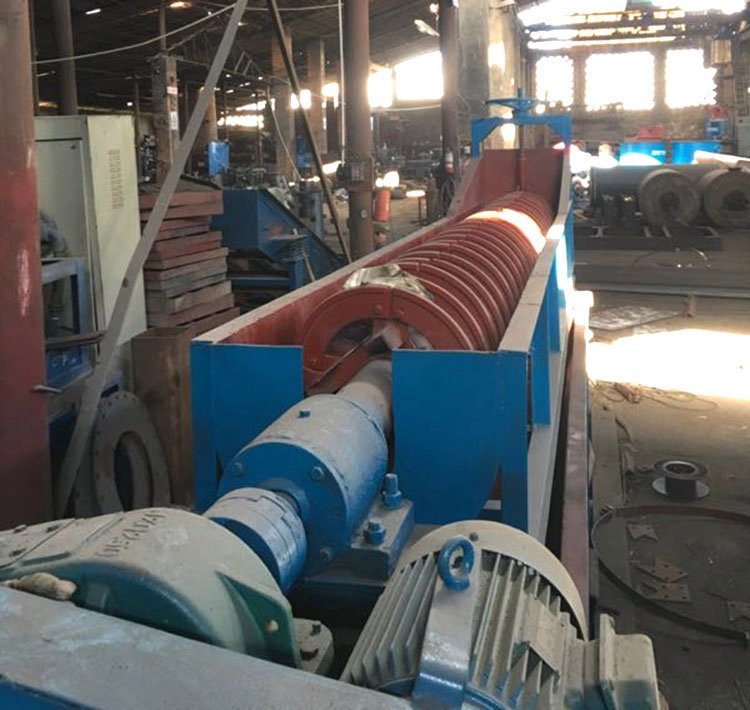

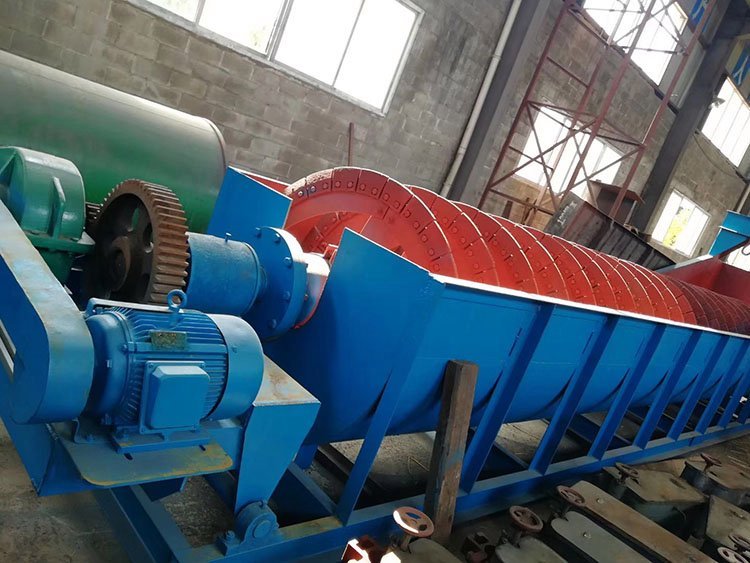

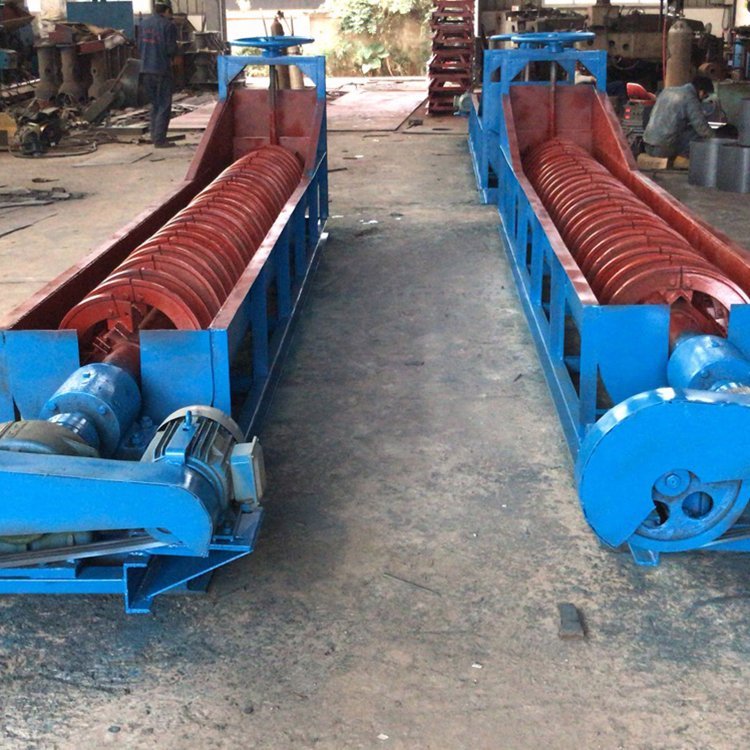

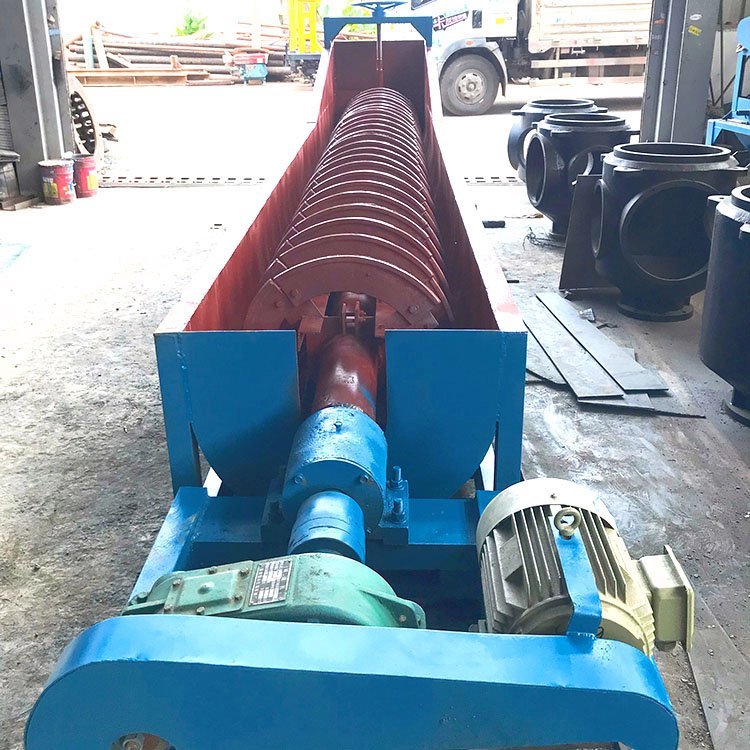

.螺旋分级机
分级机是选矿中一个重要的选矿设备之一，常用的主要是螺旋分级机。螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机，应用多的是高堰式和沉没式螺旋分级机。
螺旋分级机适用范围
分级机广泛用于选矿厂中与被称为分流进厂选矿，球闭环流程或重力用于矿石品位和优良粘土，金属颗粒和纸浆的大小分类选矿工艺，洗涤作业中的脱泥，脱水等作业。
螺旋分级机结构
分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。
螺旋分级机工作原理
螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种
类型 型号 螺旋直径（mm） 螺旋转数（r/min） 水槽 生产能力 传动电动机 提升电动机 重量（T）
长（mm） 宽（mm） 倾角（°） 溢流量（t/24h） 返砂量（t/24h） 型号 功率（KW） 型号 功率（KW）
高堰式单螺旋 FLG-5 500 8.5-15.5 4500 555 261 90L-6 1.1 手动 1.6
FLG-7 750 4.5-9.9 5500 830 564 132S-6 3 手动 2.9
FLG-10 1000 3.5-7.6 6500 1112 1026 132M?-6 5.5 手动 4.4
FLG-12 1200 6 6500 5 1170-1600 132M?-6 5.5 Y90L-4 1.5 9.4
FLG-15 1500 2.5-6 8265 5 1140-2740 160M-6 7.5 Y100L?-4 2.2 11.7
FLG-20 2000 3.6-5.5 8400 2200 0-5940 160M-6/4 11/15 Y100L?-4 3 21.5
FLG-24 2400 3-5 10515 2900 0 200L?-6 18.5 Y112M-4 4 33.5
FLG-30 3000 2-4 12500 3200 50 200L?-6 22 Y112M-4 4 37
