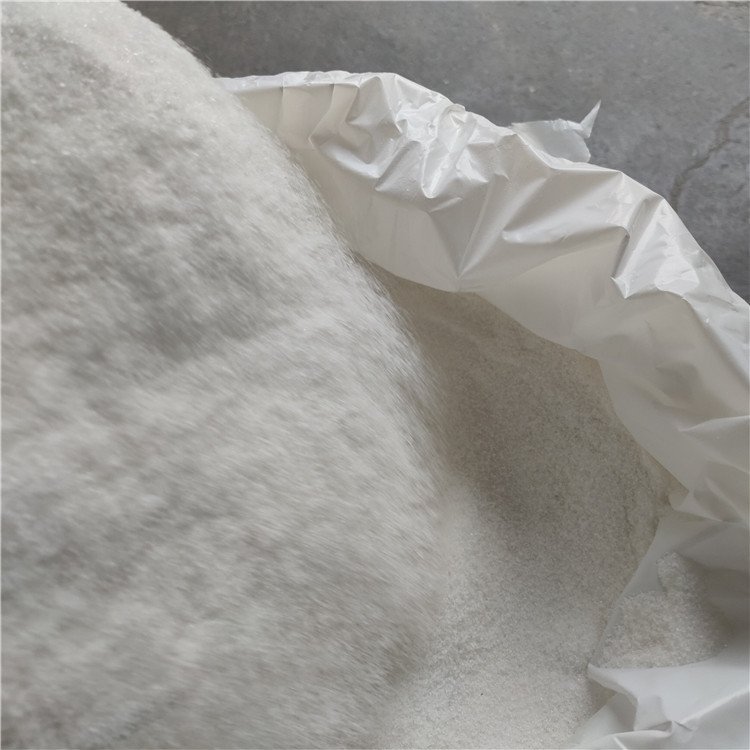

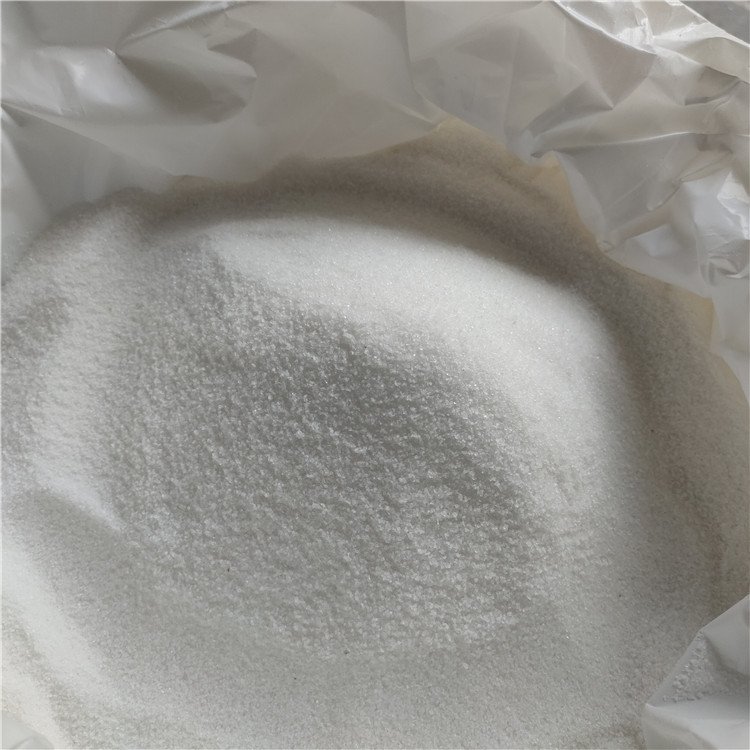

理化性质 聚丙烯酰胺是由丙烯酰胺（AM）单体经自由基引发聚合而成的水溶性线性高分子聚合物，具有良好的絮凝性，可以降低液体之间的摩擦阻力，按离子特性分可分为非离子、阴离子、阳离子和两性型四种类型。聚丙烯酰胺（PAM）不溶于大多数有机溶剂，如甲醇、乙醇、丙酮、 乙醚、脂肪烃和芳香烃，有少数极性有机溶剂除外，如乙酸、丙烯酸、氯乙酸、乙二醇、甘油、熔融尿素和甲酰胺。但这些有机溶剂的溶解性有限，往往需要加热，否则无多大应用价值。能以任意比例溶于水，水溶液为均匀透明的液体。分子量的大小对溶解度影响很小，但当溶液浓度高于10%时，对于高分子量的聚合物因分子间氢原子的键合作用，可呈现出类似凝胶状的结构。高分子量溶液为假塑性流体。 在适宜的低浓度下，聚丙烯酰胺溶液可视为网状结构，链间机械的缠结和氢键共同形成网状节点；浓度较高时，由于溶液含有许多链一链接触点，使得PAM溶液呈凝胶状。PAM水溶液与许多能和水互溶的有机物有很好的相容性，对电解质有很好的相容性，对氯化铵、硫酸钙、硫酸铜、氢氧化钾、碳酸钠、硼酸钠、硝酸钠、磷酸钠、硫酸钠、氯化锌、硼酸及磷酸等物质不敏感。 聚丙烯酰胺为白色粉末或者小颗粒状物，密度为1.302g/cm3（23℃），玻璃化温度为153℃，软化温度210℃，一般方法干燥时含有少量的水，干时又会很快从环境中吸取水分，用冷冻干燥法分离的均聚物是白色松软的非结晶固体，但是当从溶液中沉淀并干燥后则为玻璃状部分透明的固体，完全干燥的聚丙烯酰胺PAM是脆性的白色固体，商品聚丙烯酰胺通常是在适度的条件下干燥的，一般含水量为5%~15%，浇铸在玻璃板上制备的高分子膜，则是透明、坚硬、易的固体。 在缺氧条件下，加热至210℃因失水而减重；继续加热到210~300℃时酰胺基分解生成氨和水；当温度升至500℃时则形成只有原重量40%的黑色薄片。
