JN/江南 IHF32-20-160氟塑料衬里离心泵浓浆反应釜泵化工防爆打料泵￥3154.00 / 台

产品详情

产品参数

产品图片

产品手册

联系方式

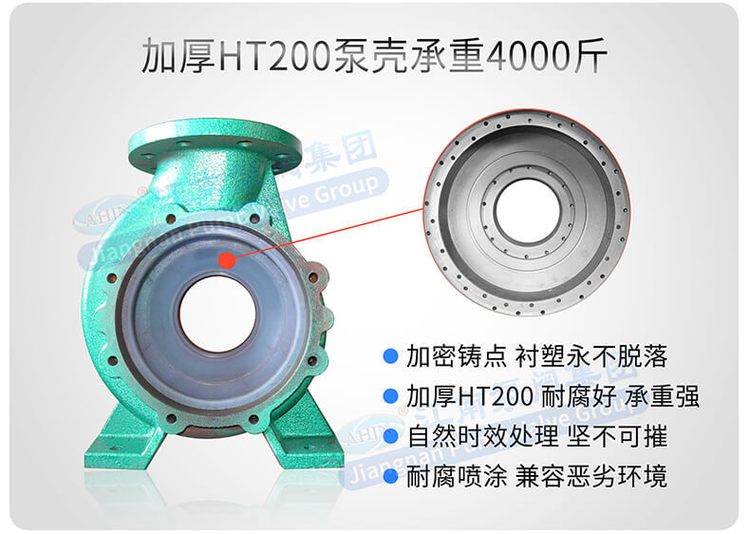

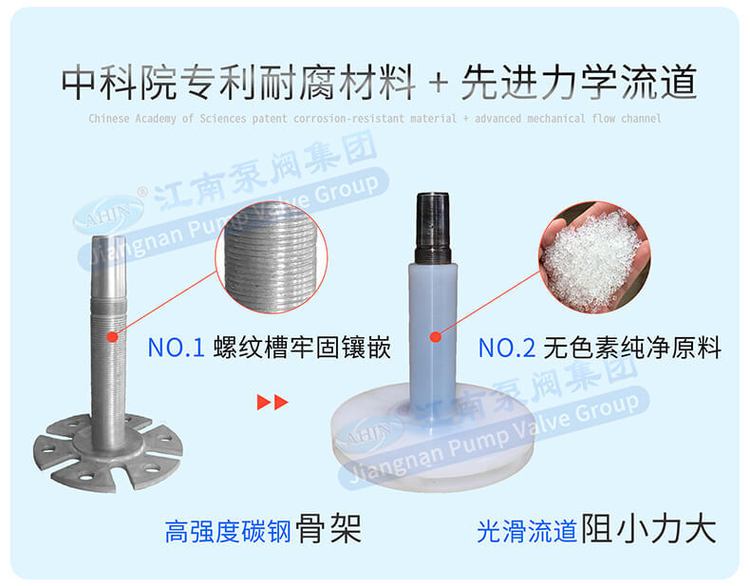

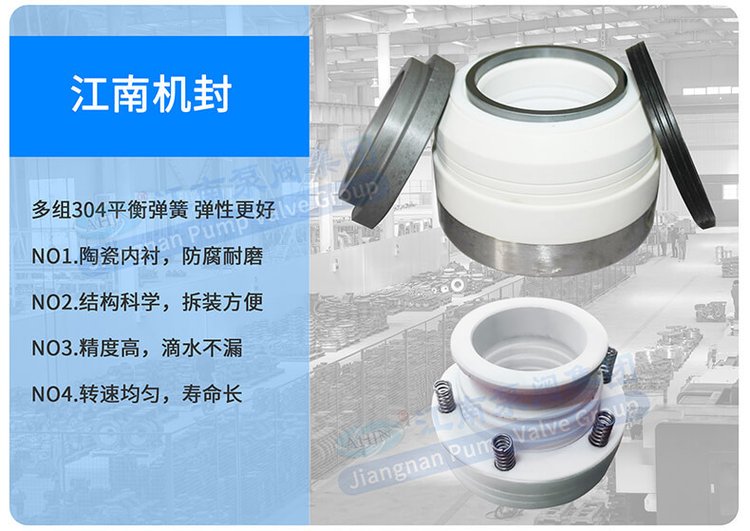

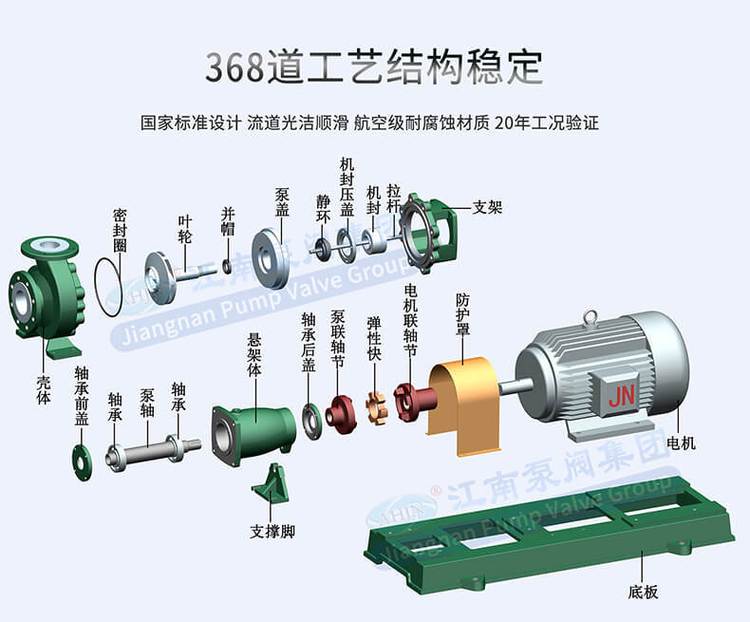

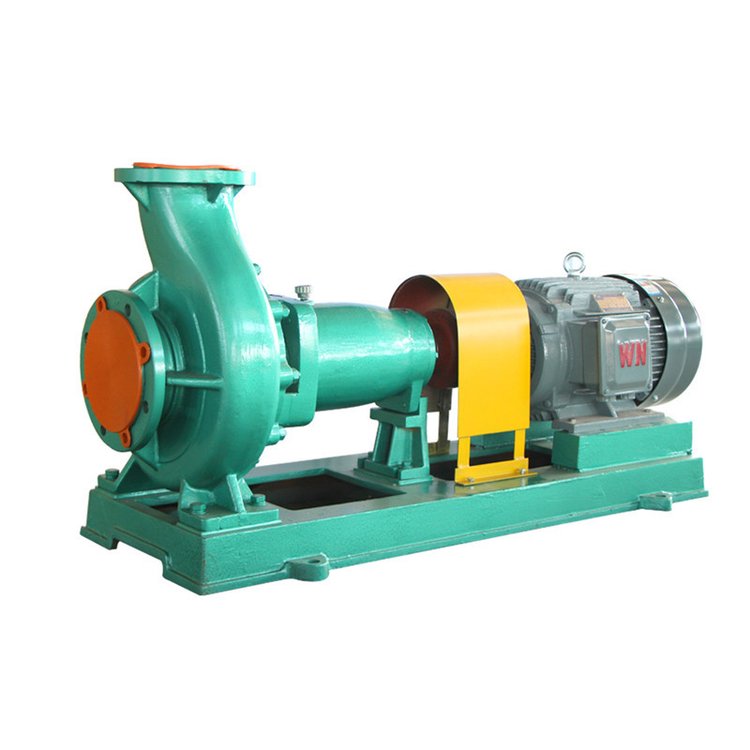

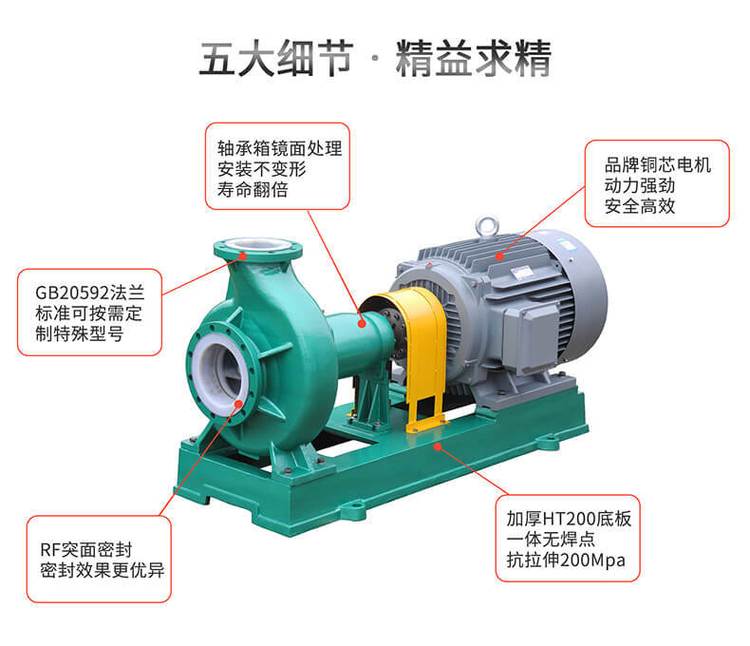

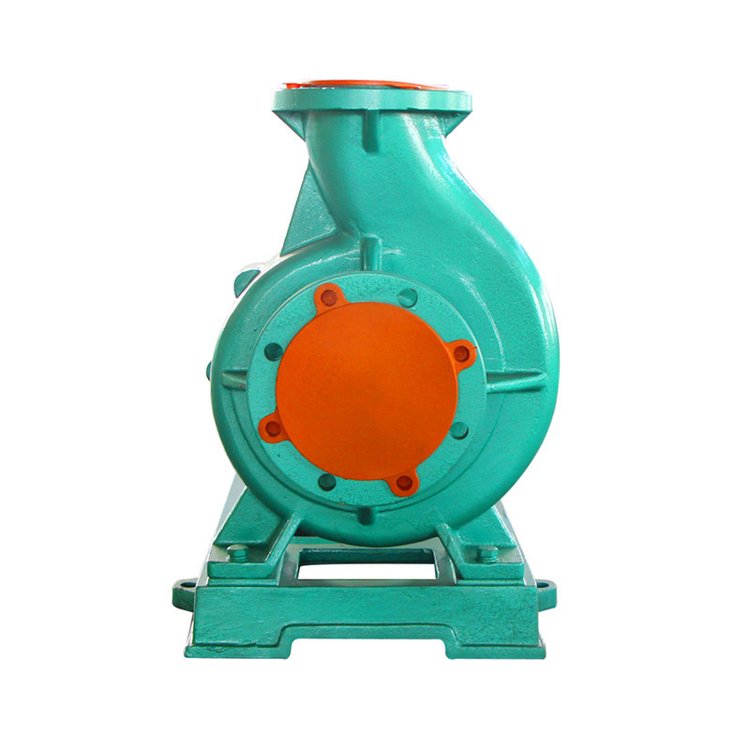

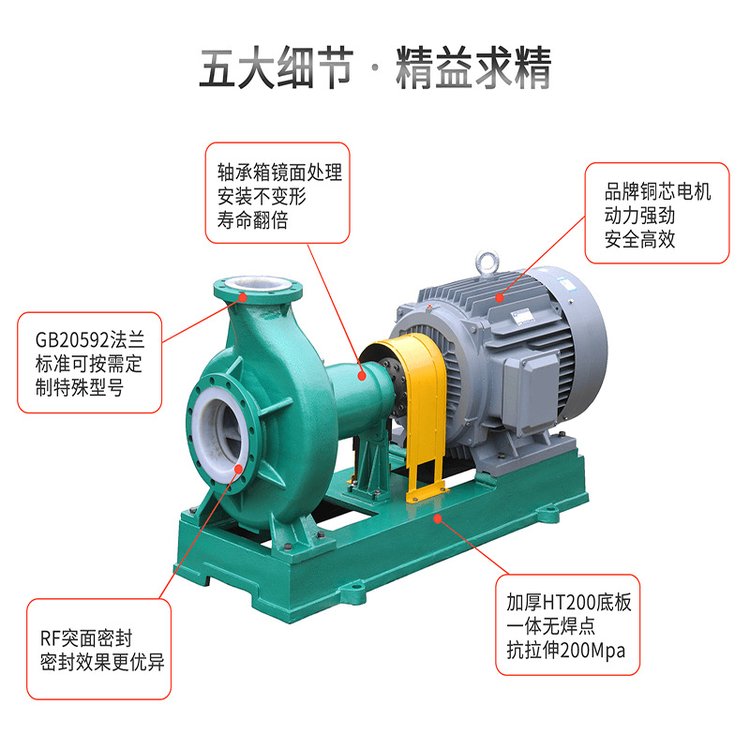

IHF系列氟塑料泵为单级、单吸、悬臂式离心泵，泵体采用金属外壳内衬氟塑料，叶轮、泵盖采用金属嵌件外包氟塑料压制成型。参照国际标准ISO2858标准设计。有WB2外装波纹管式和IHF-N内装双端面专利机械密封两种结构。本产品结构合理，性能稳定可靠。

IHF系列广泛用于汽车制造的酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的氯水输送、废水处理、电镀、农药行业。

联系方式：0563-5090135

序号	型号(Model)	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	IHF32-25-125	3.6	20	26	32	20	3	1.5	85
2	IHF 32-20-160	3.6	32	20	32	20	3	2.2	90
3	IHF40-25-125	6.3	20	35	φ40	φ25	3	1.5	78
4	IHF40-25-160	6.3	32	32	φ40	φ25	3	2.2	92
5	IHF40-25-200	6.3	50	25	φ40	φ25	3	4	147
6	IHF40-25-250	6.3	80	23	φ40	φ25	3	11	233
7	IHF50-32-125	12.5	20	51	φ50	φ32	3	2.2	90
8	IHF50-32-160	12.5	32	45	φ50	φ32	3	4	125
9	IHF50-32-200	12.5	50	39	φ50	φ32	3	7.5	166
10	IHF50-32-250	12.5	80	35	φ50	φ32	5	11	235
11	IHF50-32-315	12.5	110	20	φ50	φ32	5	30	300
12	IHF65-50-125	25	20	62	φ65	φ50	3.5	3	99
13	IHF65-50-160	25	32	57	φ65	φ50	3.5	5.5	146
14	IHF65-40-200	25	50	52	φ65	φ40	3.5	11	214
15	IHF65-40-250	25	80	49	φ65	φ40	3.5	18.5	297
16	IHF80-65-125	50	20	66	φ80	φ65	4	5.5	146
17	IHF80-65-160	50	32	64	φ80	φ65	4	11	214
18	IHF80-50-200	50	50	63	φ80	φ50	4	15	230
19	IHF80-50-250	50	80	57	φ80	φ50	4.5	30	393
20	IHF100-80-125	100	20	66	φ100	φ80	4.5	11	215
21	IHF100-80-160	100	32	71	φ100	φ80	5	15	254
22	IHF100-65-200	100	50	67	φ100	φ65	5	30	382
23	IHF100-65-250	100	80	65	φ100	φ65	5	45	540
24	IHF125-80-160	160	32	70	φ125	φ80	5	30	477
25	IHF125-100-200	200	50	65	φ125	φ100	6	55	630

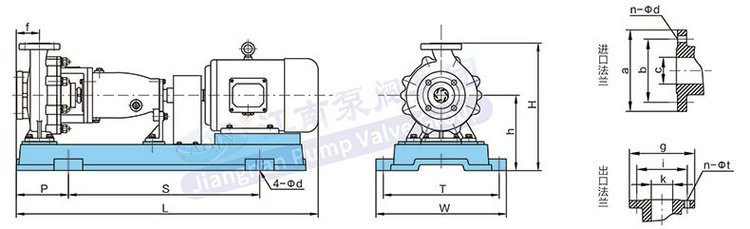

序号	系列型号	外　型　安　装　尺　寸									进口法兰尺寸				出口法兰尺寸
	系列型号	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	D	c	a	b	n-φd	k	g	i	n-φt
1	IHF40-25-125	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
2	IHF40-25-160	800	485	155	80	362	320	360	197	16	40	150	110	4-φ17.5	25	115	85	4-φ13.5
3	IHF40-25-200	1025	650	160	80	450	385	440	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
4	IHF40-25-250	1224	740	208	100	490	440	485	260	24	40	150	110	4-φ17.5	25	115	85	4-φ13.5
5	IHF50-32-125	950	605	155	80	395	335	352	212	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
6	IHF50-32-160	950	605	155	80	395	335	392	232	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
7	IHF50-32-200	1075	650	160	80	450	385	440	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
8	IHF50-32-250	1224	740	208	100	490	440	485	260	24	50	165	125	4-φ17.5	32	140	100	4-φ17.5
9	IHF65-50-125	995	600	160	80	395	335	352	212	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
10	IHF65-50-160	1075	650	155	80	435	385	392	232	24	65	185	145	4-φ17.5	50	165	125	4-φ17.5
11	IHF65-40-200	1240	735	205	100	500	425	440	260	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
12	IHF65-40-250	1314	850	200	100	490	435	505	280	24	65	185	145	4-φ17.5	40	150	110	4-φ17.5
13	IHF80-65-125	1095	650	185	100	450	385	392	232	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
14	IHF80-65-160	1240	740	205	100	500	435	440	260	24	80	200	160	8-φ17.5	65	185	145	4-φ17.5
15	IHF80-50-200	1240	740	205	100	500	435	460	260	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
16	IHF80-50-250	1522	945	265	125	600	535	505	280	24	80	200	160	8-φ17.5	50	165	125	4-φ17.5
17	IHF100-80-125	1335	740	210	100	500	435	440	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
18	IHF100-80-160	1335	850	200	100	500	435	460	260	24	100	220	180	8-φ17.5	80	200	160	8-φ17.5
19	IHF100-65-200	1543	945	240	100	610	535	520	300	24	100	220	180	8-φ17.5	65	185	145	4-φ17.5
20	IHF100-65-250	1640	940	260	125	600	550	575	325	28	100	220	180	8-φ17.5	65	185	145	4-φ17.5
21	IHF125-80-160	1543	945	260	125	600	535	520	300	24	125	250	210	8-φ17.5	80	200	160	8-M16
22	IHF125-100-200	1714	1060	300	125	660	600	695	410	28	125	250	210	8-M18	100	220	180	8-M16
23	IHF125-100-250	1395	940	260	140	540	490	605	325	24	125	250	210	8-φ17.5	100	220	180	8-φ17.5
24	IHF125-100-315	1520	940	260	140	540	490	665	350	28	125	250	210	8-φ17.5	100	220	180	8-φ17.5
25	IHF150-125-250	1540	940	260	140	540	490	705	350	24	150	285	240	8-φ22	125	250	210	8-φ17.5
26	IHF150-125-315	1685	940	265	140	620	550	795	440	28	150	285	240	8-φ22	125	250	210	8-φ17.5
27	IHF150-125-400	1840	1060	300	140	670	600	875	475	28	150	285	240	8-φ22	125	250	210	8-φ17.5
28	IHF200-150-250	1674	940	285	160	620	550	440	815	25	200	340	295	12-φ23	150	285	240	8-φ22
29	IHF200-150-315	1890	1060	320	160	660	600	875	475	28	200	340	295	12-φ23	150	285	240	8-φ22

参数名称	参数值
品牌	JN/江南
性能	耐腐蚀，耐酸，耐碱
驱动方式	电动
输送介质	酸，碱，盐
泵轴位置	卧式
叶轮结构	封闭式叶轮
叶轮吸入方式	单吸式
流量	3.6
叶轮数目	1
扬程	32
汽蚀余量	3
吸入口径	32
排出口径	20
结构原理	喷射泵
级数	单级
重量	90
电压	380
功率	2.2
用途	化工,酸洗,脱硫
材质	衬氟
型号	IHF
