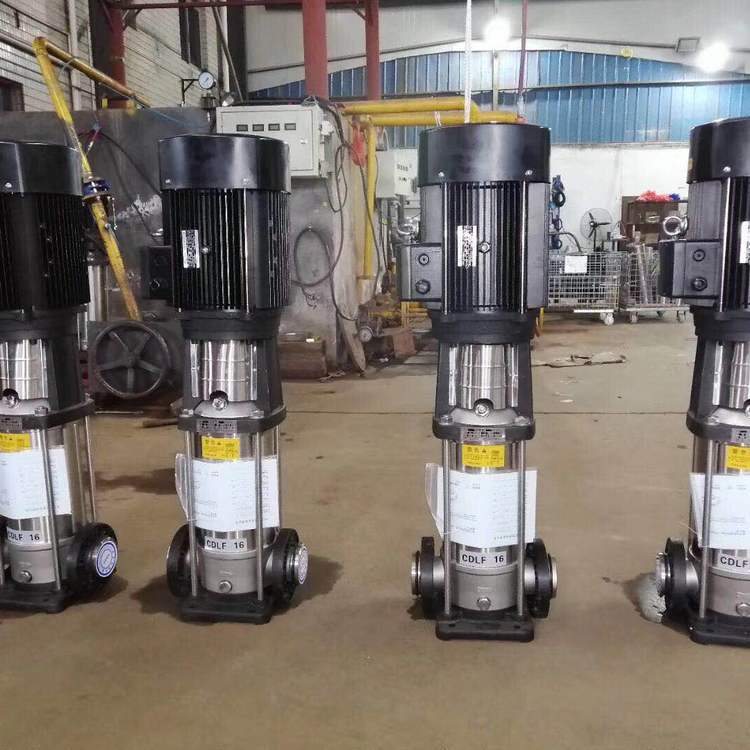

32-CDLF4-110
一、GDL水泵，多级离心泵，多级管道离心泵产品用途
输送不含固体颗粒的清水及物理化学性质类似于水的液体
供水、高层建筑、水型锅炉给水
消防稳压
二、GDL水泵，多级离心泵，多级管道离心泵水泵特点
适用于高层建筑多台泵并联，以减少单泵机组配带功率，简化电控设备
轴、轴套、外筒体用不锈钢制造，外型美观
轴封用耐磨机构密封，无泄露且寿命长
运转平稳、噪声低
三、GDL水泵，多级离心泵，多级管道离心泵结构说明
轴、轴套、外筒体用不锈钢制造
轴封用耐磨结构密封
口径25、40、50的泵叶轮用不锈钢板冲压而成
四、GDL水泵，多级离心泵，多级管道离心泵型号说明
以 25GDL2—12×5 为例
25 — 进出口直径25mm
GDL — 立式多级管道泵
2 — 设计点流量2m3/h
12 — 单级扬程12m
5 — 级数为5级
GDL系列型号参数
| 序号 | 型号 | 功率 | 序号 | 型号 | 功率 | 序号 | 型号 | 功率 |
| kw | kw | kw | ||||||
| 1 | 25GDL2-12x3 | 1.1 | 43 | 50GDL12-15x8 | 7.5 | 85 | 80GDL54-14x8 | 30 |
| 2 | 25GDL2-12x4 | 1.1 | 44 | 50GDL12-15x9 | 11 | 86 | 80GDL54-14x9 | 30 |
| 3 | 25GDL2-12x5 | 1.5 | 45 | 50GDL12-15x10 | 11 | 87 | 80GDL54-14x10 | 37 |
| 4 | 25GDL2-12x6 | 1.5 | 46 | 50GDL12-15x11 | 15 | 88 | 100GDL72-14x2 | 11 |
| 5 | 25GDL2-12x7 | 2.2 | 47 | 50GDL12-15x12 | 15 | 89 | 100GDL72-14x3 | 15 |
| 6 | 25GDL2-12x8 | 2.2 | 48 | 50GDL18-15x2 | 3 | 90 | 100GDL72-14x4 | 18.5 |
| 7 | 25GDL2-12x9 | 2.2 | 49 | 50GDL18-15x3 | 4 | 91 | 100GDL72-14x5 | 22 |
| 8 | 25GDL2-12x10 | 3 | 50 | 50GDL18-15x4 | 5.5 | 92 | 100GDL72-14x6 | 30 |
| 9 | 25GDL2-12x11 | 3 | 51 | 50GDL18-15x5 | 7.5 | 93 | 100GDL72-14x7 | 30 |
| 10 | 25GDL2-12x12 | 3 | 52 | 50GDL18-15x6 | 7.5 | 94 | 100GDL72-14x8 | 37 |
| 11 | 25GDL2-12x13 | 4 | 53 | 50GDL18-15x7 | 11 | 95 | 100GDL72-14x9 | 37 |
| 12 | 25GDL2-12x14 | 4 | 54 | 50GDL18-15x8 | 11 | 96 | 100GDL72-14x10 | 45 |
