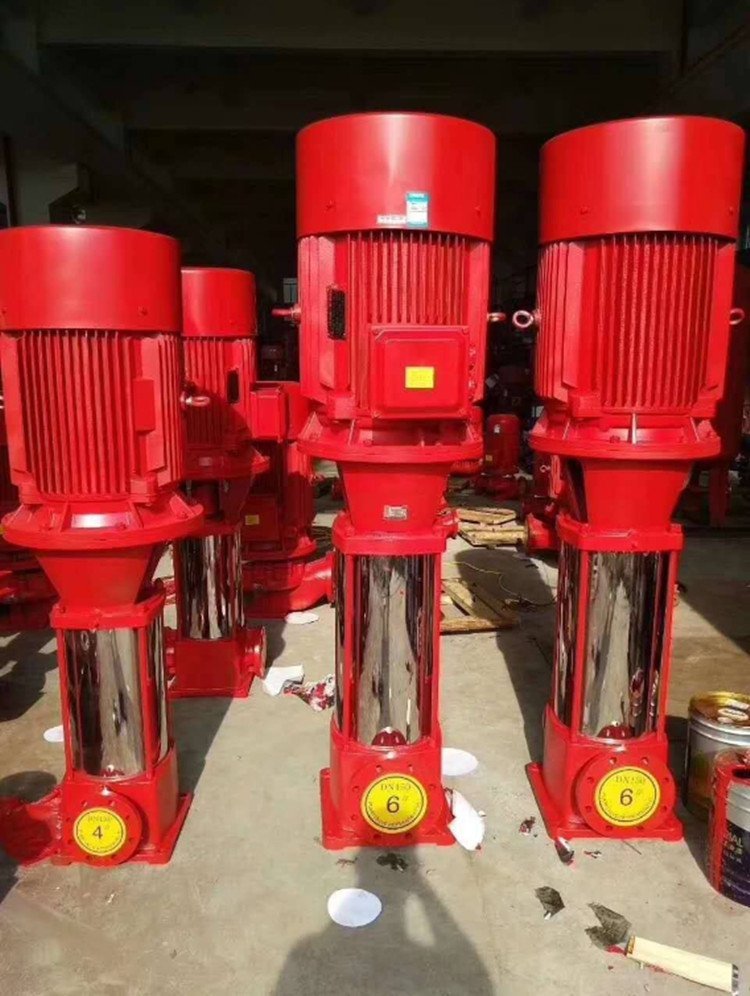

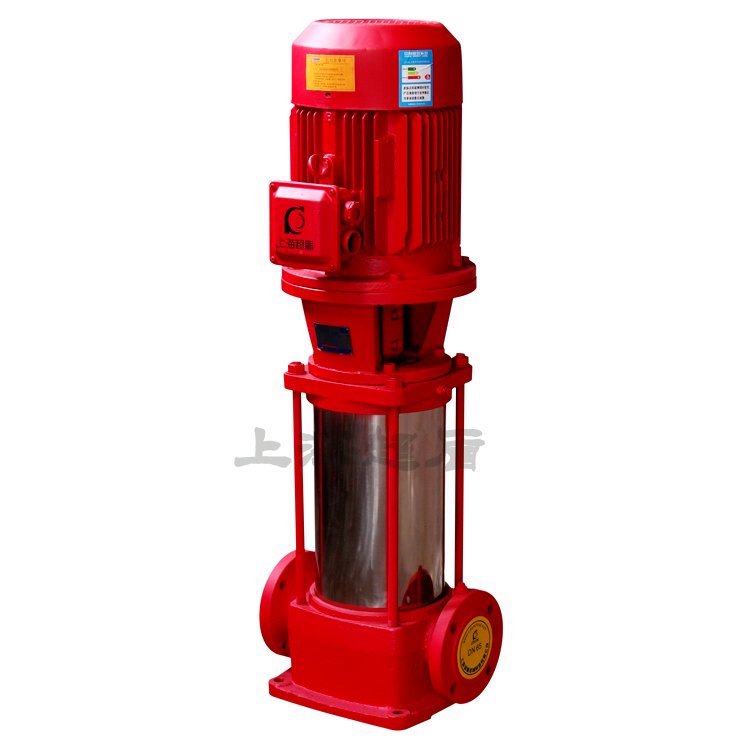

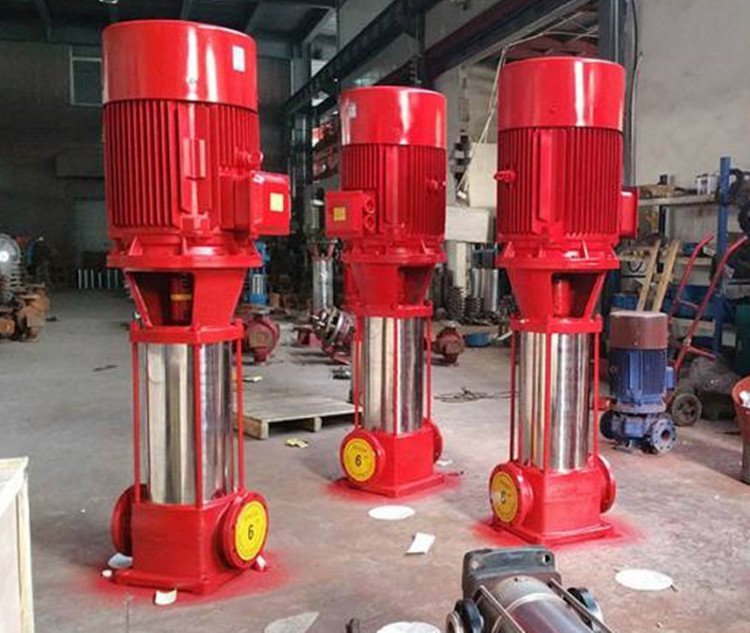

产品概述
立式多级消防泵组是参照参照中华人民共和国消防泵标准GB6245-2006《消防泵性能要求和试验方法》之规定，结合本公司多年的生产实践经验，参考现代水利模型设计而成，专门用于消防系统的离心泵。产品经中国消防装备质量监督测试中心型式试验，各项性能指标全部达到标准要求，获得消防产品认可证书。
产品特点
1、该泵为立式、多级节段式结构,泵进出水法兰处在同一直线上,叶轮采用水力平衡方式平衡轴向力泵下端有一导轴承,轴通过夹壳联轴器与电机轴固定传动,外筒为不锈钢筒。
2、轴封采用机械密封。
3、泵由电机驱动，从电机端方向看,泵为顺时针方向旋转。
4、泵出口设有排气阀(气嘴),可保证泵内气体能完全排尽。
5、叶轮采用不锈钢材质,避免长期停机后叶轮与导叶间锈合。
主要用途
立式多级消防泵组主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

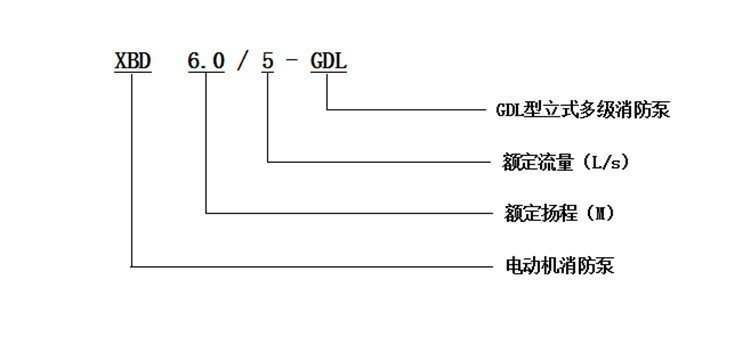

型号意义
性能范围
流量：5-40l/s
扬程：30-220m
功率：4-160kw
转速:2900r/min
工作条件
1、可输送清水或物理化学性质类似于清水的无腐蚀性介质,其固体不溶物不超过0.1%。
2、介质温度:-15℃~80℃。
3、环境温度不大于40℃,相对湿度小于95%。

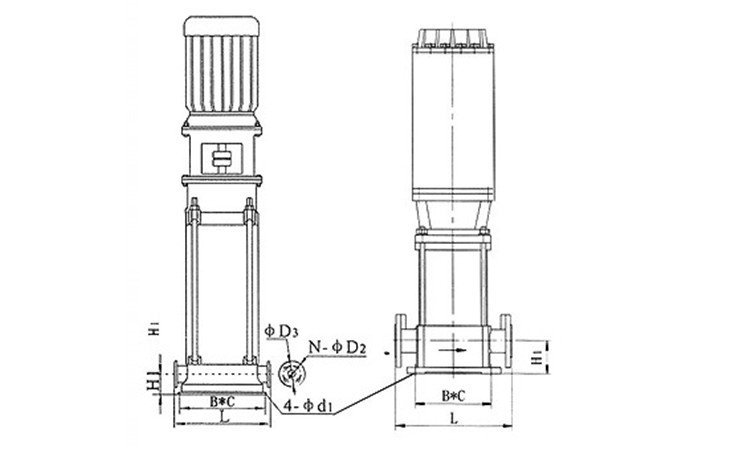

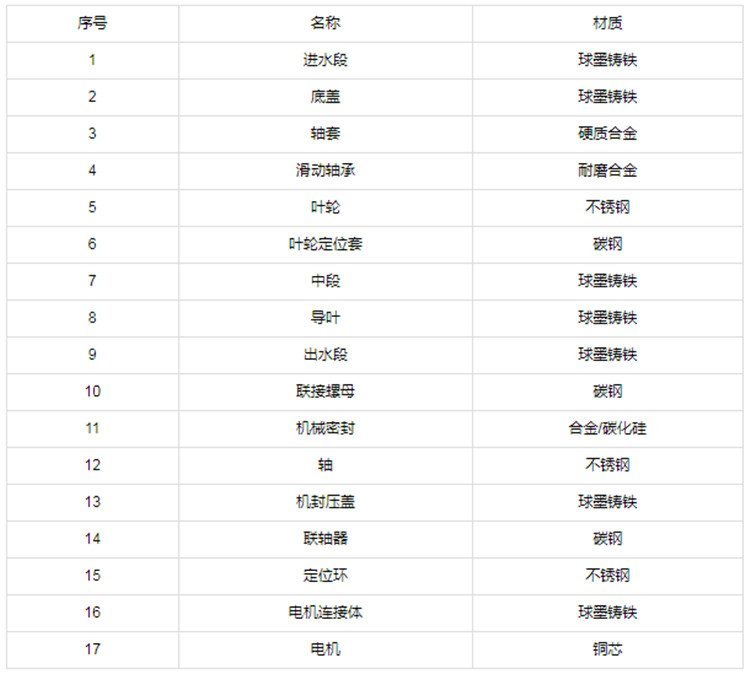

结构简图及零部件材质表
安装说明
1、安装时管路重量不应承受在泵上，否则容易损坏水泵；
2、安装时必须拧紧地脚螺栓，且每间隔一定时间段应对泵进行检查防止其松动，以免水泵启动是发生剧烈振动而影响泵的性能；
3、安装水泵前应仔细泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时损坏过流部件；
4、为了维护方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵正常运行，增加水泵的使用寿命；
5、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得漏水、泄气现象，以免影响水泵的吸入性能；
6、安装管路前转动水泵的转子部件，应无摩擦声或卡死现象，否则应将泵拆开检查原因。
起动与停车
一、起动前的准备
1、用手拨转电机，叶轮应无卡磨现象，转动灵活；
2、打开进口阀门，打开排气阀是液体充满整个泵腔，然后关闭排气阀。
3、应先用手盘动几圈以使润滑水进入机械密封端面；
4、点动电机，确定转向是否正确。
二、起动与运行
1、全开进口阀门，关闭突出管道阀门；
2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需工况；注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄露为3滴/分，检查电机、轴承处温升，如果发现异常情况，应及时处理。
三、停 车
1、逐渐关闭吐出管路阀门，切断电源；
2、关闭进口阀门；
3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂水泵；
4、如长期停用，应将泵拆卸清洗，包装保管。
泵的维护与保养
1、进水管路必须高度密封，不能漏水、漏气；
2、禁止泵在汽浊状态下长期运行；
3、禁止泵在大流量工况运行时，电机超电流长期运行；
4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行中应有专人看管，以免发生意外；
6、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时应停车检查，必要时可更换易损零件及轴承，机组检修期一般为一年。

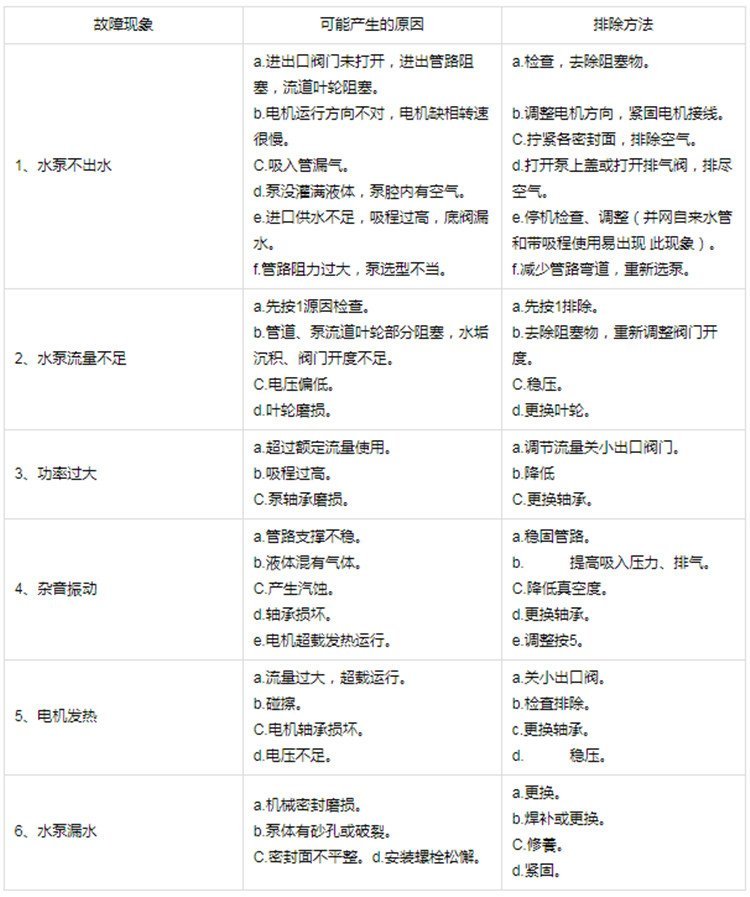

故障原因及排除方法
