|
|||||||||||||||||||||
详细说明
规格：

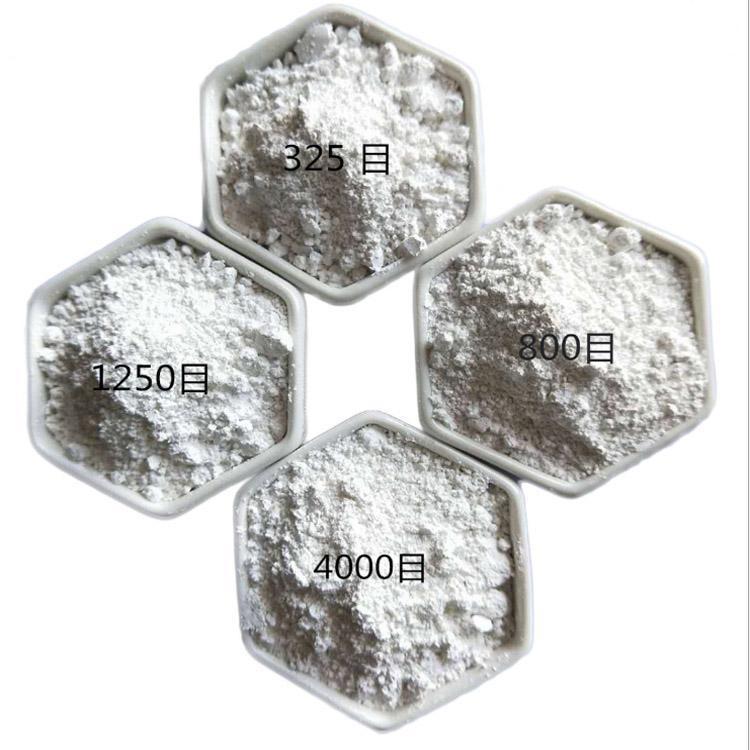

1250目
加工定制：
是
储存要求：
干燥
有效成分含量：
二氧化硅
品名：
高岭土
品级：
一级
是否跨境货源：
否
出售范围：
全国
用途：
造纸 陶瓷 橡胶 涂料
加工类型：
煅烧
是否进口：
否
颜色：
白色
等级：
以及
包装：
25kg/袋
品牌：
太和
高岭土已成为造纸、陶瓷、橡胶、化工、涂料、 和国防等几十个行业所必需的矿物原料 。
陶瓷工业是应用高岭土早、用量较大的行业。一般用量为配方的20%～30%。高岭土在陶瓷中的作用是引入Al2O3，有利于莫来石的生成，提高其化学稳定性和烧结强度，在烧成中高岭土分解生成莫来石，形成坯体强度的主要框架，可防止制品的变形，使烧成温度变宽，还能使坯体具有一定的白度。同时，高岭土具有一定的可塑性、粘结性、悬浮性和结合能力，赋予瓷泥、瓷釉良好的成形性，使陶瓷泥坯有利于车坯及注浆，便于成形。如用在电线中，可以增加绝缘性，降低其介电损耗。
陶瓷不仅对高岭土的可塑性、结合性、干燥收缩、干燥强度、烧结收缩、烧结性质、耐火度及烧后白度等有严格要求，而且涉及到化学特性，特别是铁、钛、铜、铬、锰等致色元素的存在，使烧后白度降低，产生斑点。
对高岭土的粒度要求一般是越细越好，使瓷泥具有良好的可塑性和干燥强度，但对要求快速浇铸、加快注浆速度和脱水速度的浇铸工艺，需提高配料的粒度。此外，高岭土中高岭石结晶程度的差异，也将明显影响瓷坯的工艺性能，结晶程度好，则可塑性、结合能力就低，干燥收缩小，烧结温度高，其杂质含量也减少;反之，则其可塑性就高，干燥收缩大，烧结温度较低，相应杂质含量也偏高。
煅烧是为生产特殊高岭土产品而广泛应用的方法。它有4个煅烧温度范围：500～700℃、925℃、1000℃、1400℃。在不同温度下煅烧，所得的产品应用范围也不同，只脱除羟基的煅烧高岭土用作电缆塑料和橡胶密封圈的填料；经1000℃煅烧的高岭土可代Tio2，用作纸张填料；经过1300～1525℃煅烧的高岭土可用作耐火制品的填料、光学玻璃坩埚内衬等。
点赞 0举报收藏 0
