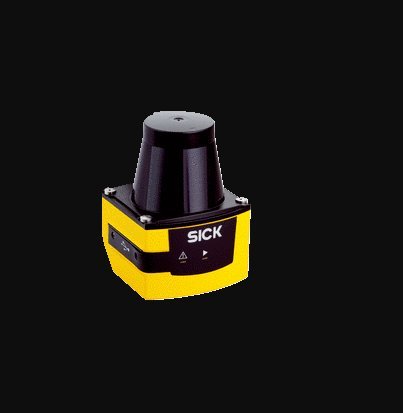

产品特点
保护区域范围 3 m 报警区域有效距离 8 m (反射率为 15% 时) 测距范围 30 m 区域组类型 三区 区域组数量 1 可保存区域数量 3 监控情况数量 1 扫描角度 270° 分辨率（可配置） 30 mm, 40 mm, 50 mm, 70 mm, 150 mm 角度分辨率 0.5° 响应时间 80 ms 1) 延伸保护区域 100 mm 多重采样数量 2 16, 可调 自动复位延迟 2 s 60 s, 可调 1) 取决于基础响应时间和多重采样.
安全技术参数
类型 类型 3 (IEC 61496) 安全完整性等级 SIL2 (IEC 61508)
SILCL2 (EN 62061)
类别 类别 3 (EN ISO 13849) 性能等级 PL d (EN ISO 13849) PFHD（每小时危险失效率） 8.0 x 10-8 (EN ISO 13849) TM（持续运行时间） 20 年 (EN ISO 13849) 在错误情况下更安全 在关闭状态下至少有一个输出信号切换装置。
功能
重启联锁 ✔ 外部设备监控 (EDM) ✔ 多重采样 ✔ 轮廓为参考 ✔
接口
连接类型电缆，250 mm，带有插头，M12，8 针 通用 I/O 2 输入端外部设备监控 (EDM)1 1)复位/重启1 1)待机1 1) 输出端安全输出端 (OSSD)2告警信号输出端2 1)需要复位1 1) 配置方式 带 CDS（配置和诊断软件）的电脑 配置与诊断接口RS-232传输速率38.4 kBaud 1) 取决于通用 I/O 配置的可用性.
电气参数
防护等级 III (EN 50178, EN 60950) 供电电压 Uv 24 V DC (16.8 V DC 30 V DC) 电流消耗 ≤ 0.25 A 1)
≤ 1.35 A 2)
1) 在 24 V DC 无输出负载时.
2) 在 24 V DC 输出负荷时.
机械参数
尺寸(宽 x 高 x 深) 102 mm x 116 mm x 105 mm 重量 0.8 kg, 无连接电缆 外壳材料 压铸铝 外壳颜色 RAL 1021（油菜黄）, RAL 9005（黑） 镜头盖材料 Polycarbonat 镜头盖表面 外侧有防刮涂层
环境参数
外壳防护等级 IP65 (EN 60529) 工作环境温度 –10 °C +50 °C 储存温度范围 –25 °C +50 °C 抗振动 5 g, 10 Hz 150 Hz (IEC 61496, IEC 61496-3) 抗冲击能力耐久冲击10 g, 16 ms (IEC 61496, IEC 61496-3)
其他信息
光源种类 脉冲激光二极管 轴长 905 nm 可检测的反射比 1.8 % > 1,000 %, 反色器 激光等级 1 (21 CFR 1040.10 和 1040.11, IEC 60825-1)
分类
ECl@ss 5.0 27272705 ECl@ss 5.1.4 27272705 ECl@ss 6.0 27272705 ECl@ss 6.2 27272705 ECl@ss 7.0 27272705 ECl@ss 8.0 27272705 ECl@ss 8.1 27272705 ECl@ss 9.0 27272705 ETIM 5.0 EC002550 ETIM 6.0 EC002550 UNSPSC 16.0901 39121528
