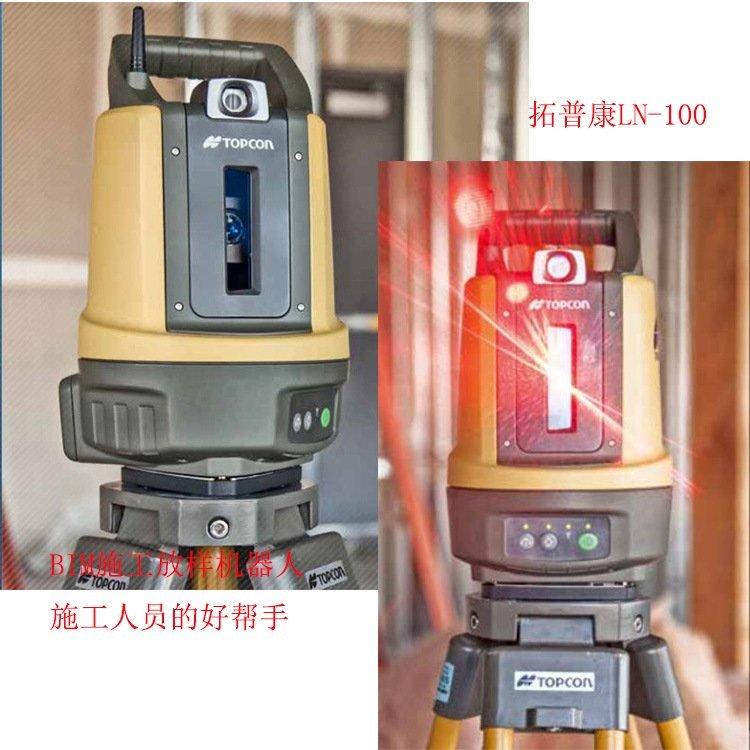

拓普康BIM施工放样简易操作LN-100全站仪

 拓普康BIM施工放样简易操作LN-100全站仪

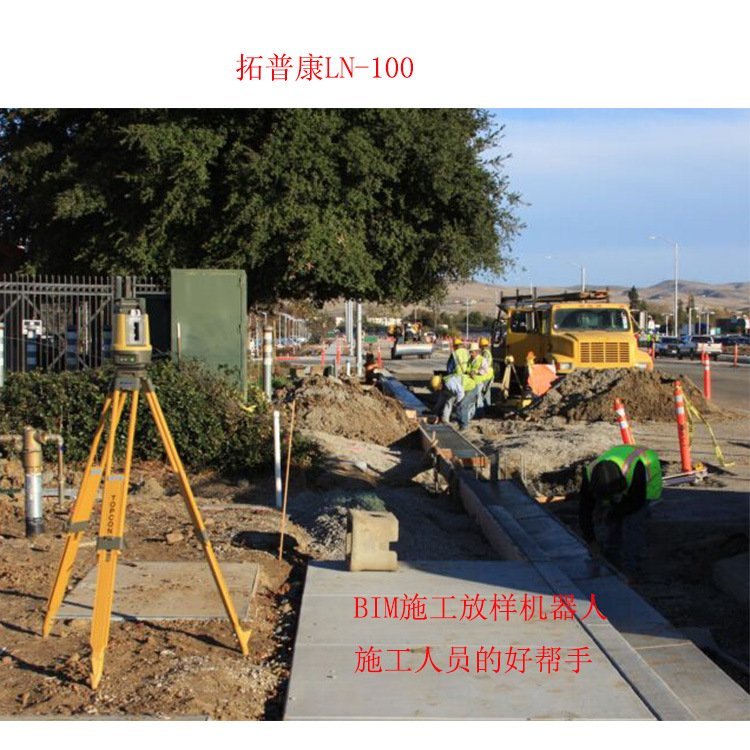

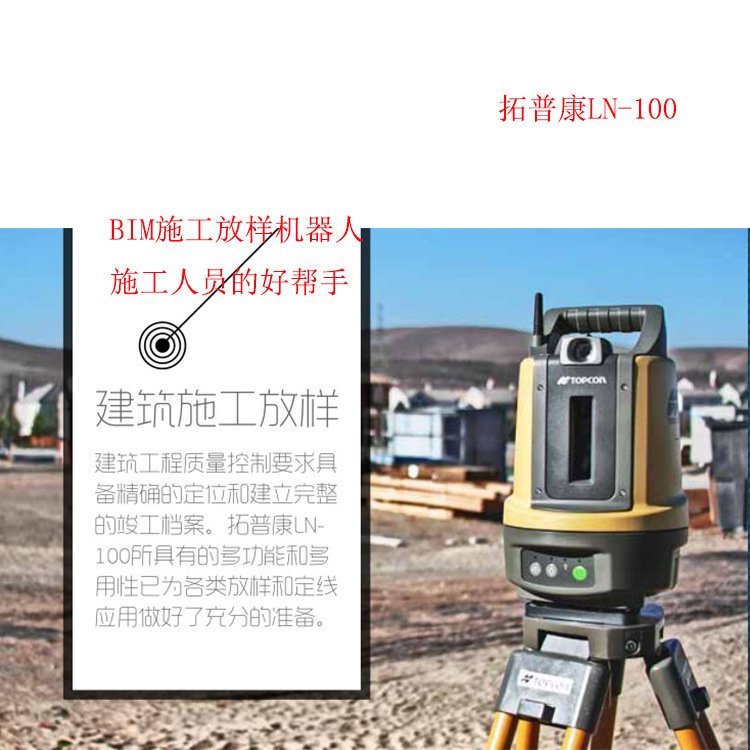

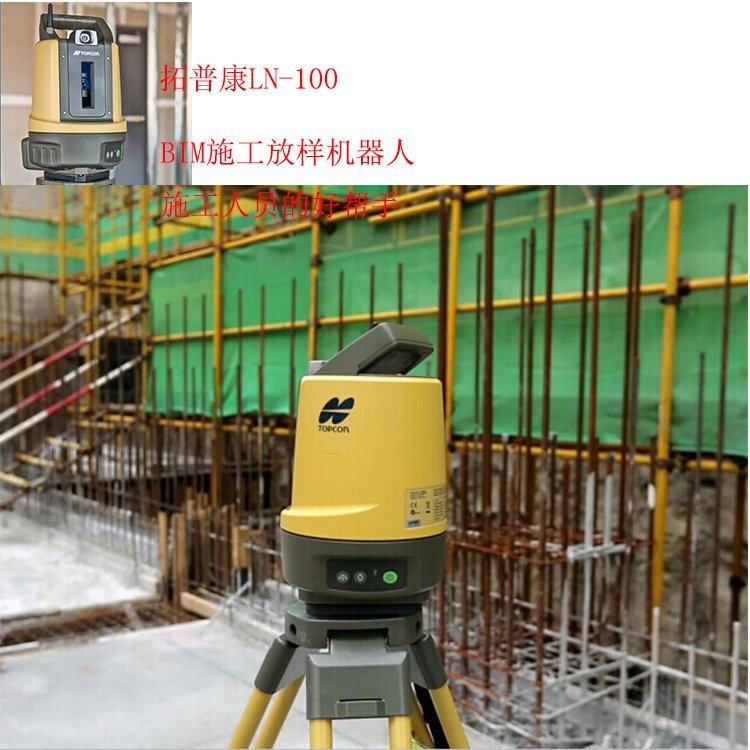

建筑施工放样

建筑工程质量控制要求具备精确的定位和建立完整的竣工档案。拓普康LN-100所具有的多功能和多用性已为各类放样和定线应用做好了充分的准备。

LN-100应用：

室内设备安装定位

墙面装饰

墙体和天花板

采暖、通风和空调设备

管道、电线布设

电视、网线布设

基础与地基测设

地脚螺栓

基础墙

建筑地基

混凝土模板

托梁支座

公用设施总体布设

开挖范围

高程放样

管道敷设

净空范围

地下公用管线

景观美化

钻孔定位

电力输送

BIM放样测量工具 LN-100机器人 BIM放线测量神器

坚固紧凑的机体设计

● 小巧轻便

● 高等级防尘防水

● 携带方便

● 全密封机壳

架设和操作十分方便

● 可直接放在地上

● 架设在三角架或柱夹上

● 自动安平

● 受干扰自动报警

先进的三维测量与放样

● 内置式无线连接

● 100m工作半径

● 自动转向放样点方位

● 棱镜锁定与跟踪

技术特点：

定位精度

高程：±3.0mm@50m

垂直范围 水平距离：0.9~22m：±25°

水平距离：22~100m：±10m

水平范围 360º

导向光范围 100m，水平8°，垂直±12°

硬件

激光对中器 内置

自动整平范围 ±3°内，LED指示灯

通讯 无线 802.11n/b/g

LED 指示灯 电源、电量、自动整平和通讯

状态

工作时间 单电池约5小时

物理性质

防尘防水等级 IP65

外形尺寸 185 x 196 x 295mm

重量（含电池） 4kg
