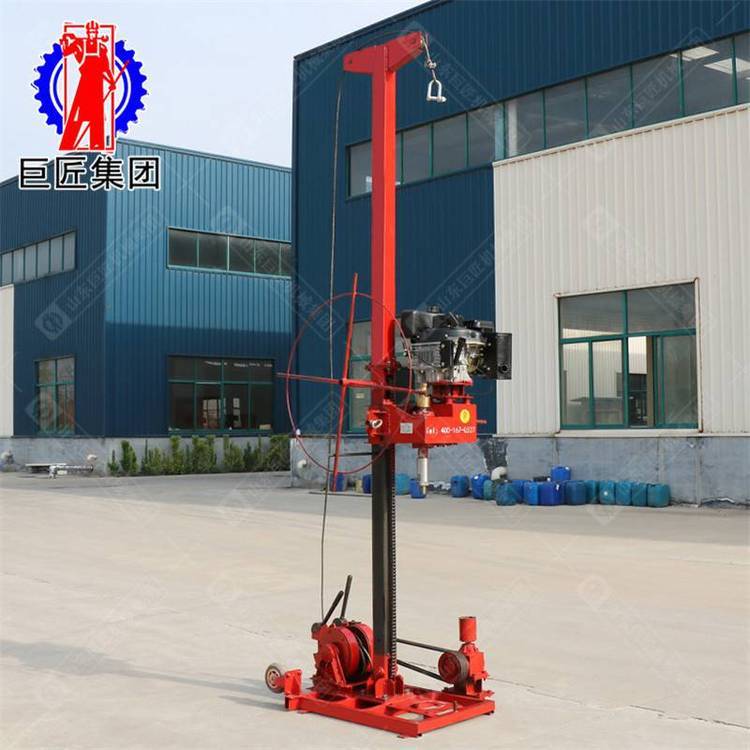

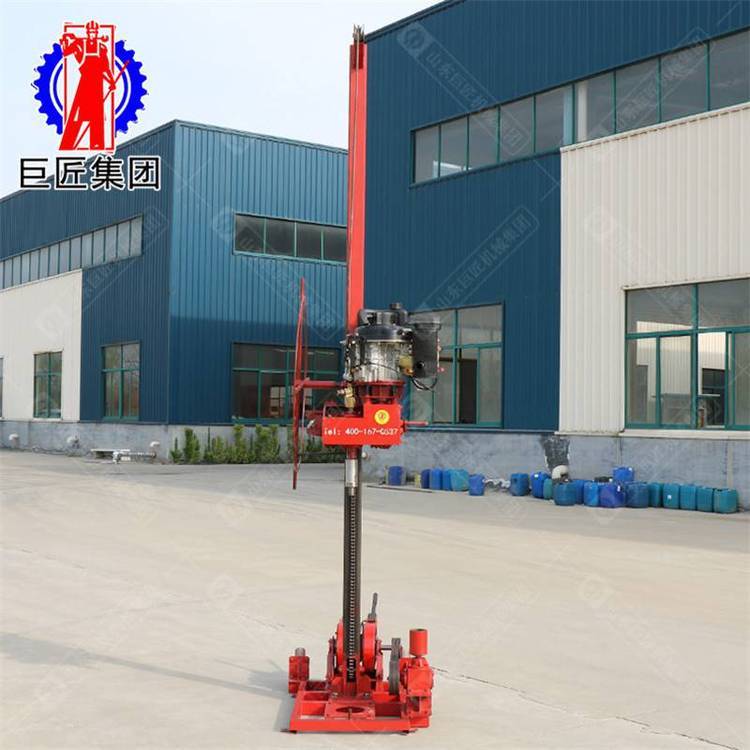

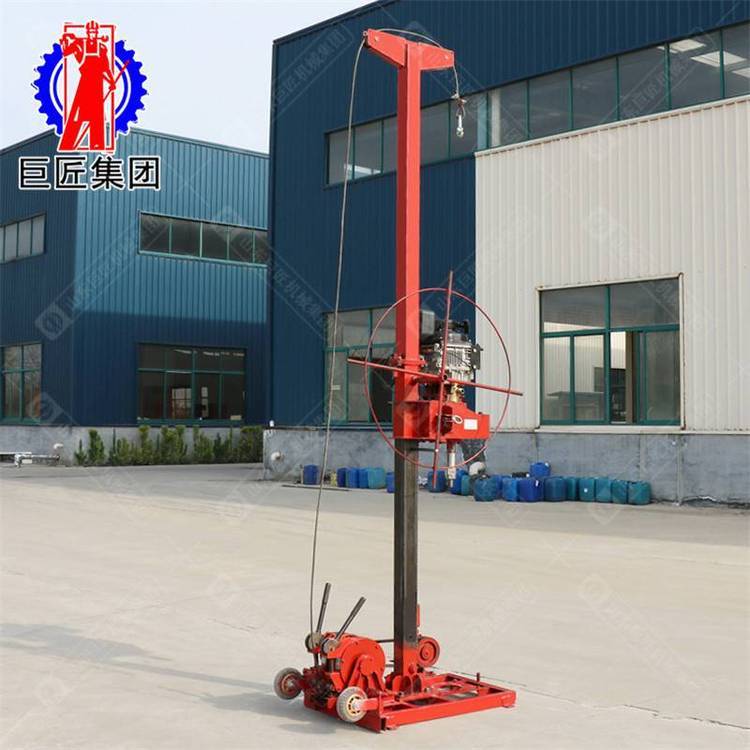

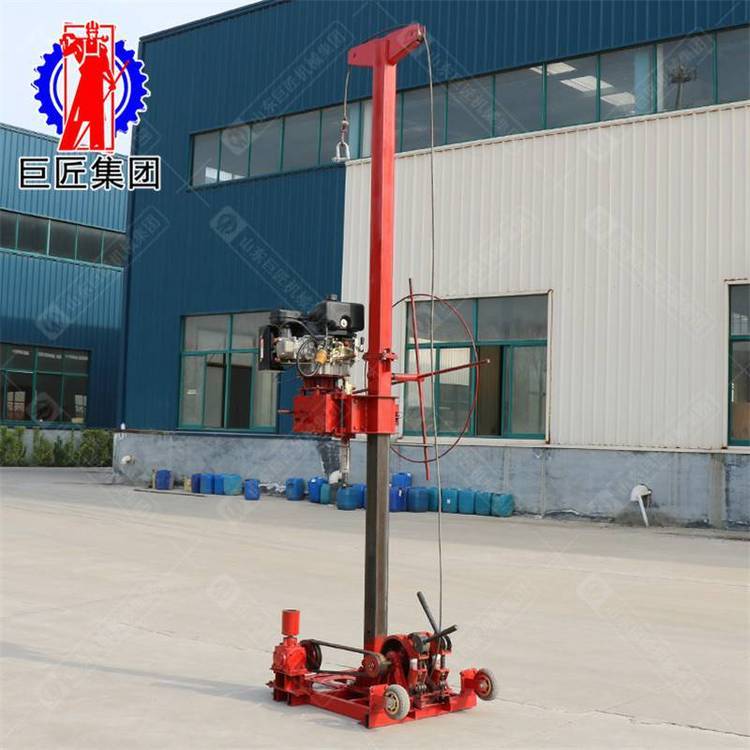

一、 QZ-3型轻便地质工程钻机参数QZ-3型轻便地质工程钻机简介
QZ-3型地质钻机是一款轻便型多用途工程钻机。QZ-3型轻便钻机配有卷扬机，地质钻探提钻方便；卷扬机配合重锤可以做标贯、取土和触探。
QZ-3型轻便地质工程钻机可选配动力，购买时另请说明。QZ-3钻机设计合理、结构紧凑、拆装简易、体积小、重量轻、搬运方便，使野外勘察施工安全便捷。
二、
QZ-3型轻便地质工程钻机 | |
钻孔直径(mm) | φ46～φ110 |
钻孔深度（m） | 土层φ110：15～20米； 岩石φ91：20～25米； 岩石φ75：25～30米； 岩石φ60：25～30米； 岩石φ46：40～50米。 |
钻杆直径(mm) | 30 |
扭矩（N.m） | 180 |
外形尺寸（L*W*H） | 680*1200*3800(高度可定制) |
钻机组装后重量（KG） | 165 |
三、QZ-3型轻便地质工程钻机配置清单
序号 | 名称 | 规格 | 单位 | 数量 | 备注 |
1 | 底座 | QZ-3 | 件 | 1 | 地质 工程 钻机 |
2 | 卷扬机 | 件 | 1 | ||
3 | 钻塔 | 件 | 2 | ||
4 | 手动转盘 | 件 | 1 | ||
5 | 动力 | 件 | 1 | ||
6 | 变速箱 | 件 | 1 | ||
7 | 钻杆（含锁接手） | φ30*1000 | 根 | 15 | 钻杆 |
8 | 钻杆（含锁接手） | φ30*2000 | 根 | 5 | |
9 | 脑袋 | φ58公/38母 | 个 | 1 | φ60 取心 钻具 |
10 | 岩心管 | φ58*800 | 根 | 1 | |
11 | 岩心管 | φ58*1500 | 根 | 1 | |
12 | 金刚石钻头 | φ60 | 个 | 1 | |
13 | 脑袋 | Φ73公/38母 | 个 | 1 | φ75 取心 钻具 |
14 | 岩心管 | φ73*800 | 根 | 1 | |
15 | 金刚石钻头 | Φ75 | 个 | 1 | |
16 | 垫叉 | 工具 | |||
17 | 扳叉 | ||||
18 | 自由钳 | ||||
19 | 骨架油封 | 个 | 2 | 易损件 | |
20 | 离合器片 | 个 | 1 |
(如需高压泵和高压水管请另说明)
山东巨匠机械集团供应取样钻机，小型取样钻机主要型号有BXZ系列背包钻机、QZ系列轻便取样钻机、YQZ系列液压轻便钻机。
